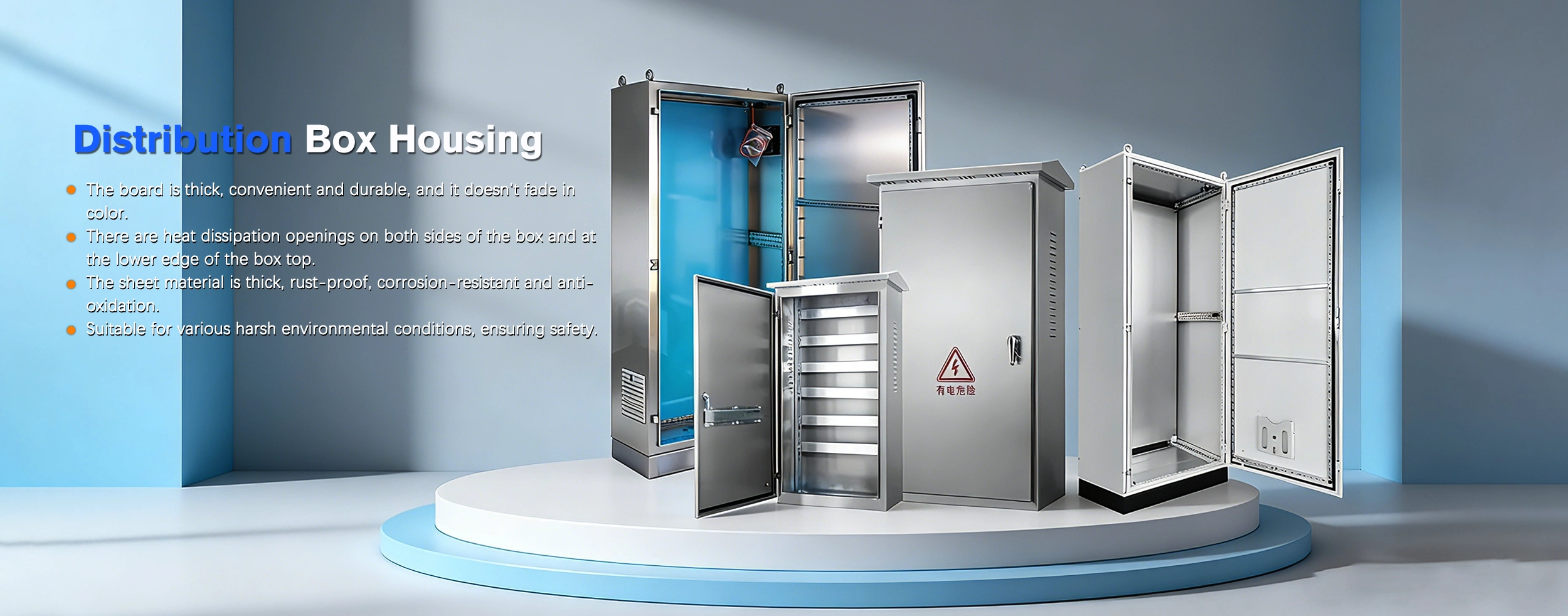

Principais recursos

1. Proteção Física: Fornece proteção contra a entrada de poeira, água e objetos estranhos, ao mesmo tempo que evita o contato acidental entre pessoas e componentes energizados.

2. Isolamento de segurança: Isola equipamentos de alta tensão e alta corrente do ambiente operacional, reduzindo assim os riscos de choque elétrico e incêndio.

3. Plataforma de montagem de componentes: O gabinete da caixa de distribuição possui trilhos DIN, suportes de montagem e furos pré-perfurados para facilitar a instalação padronizada de componentes como disjuntores e medidores de energia elétrica.

4. Blindagem Eletromagnética: Minimiza o impacto da interferência eletromagnética externa nos circuitos de controle interno.

5. Adaptabilidade Ambiental: Através do uso de vários materiais e classificações de proteção, o gabinete é adequado para uma ampla variedade de ambientes, incluindo ambientes internos, externos e industriais.

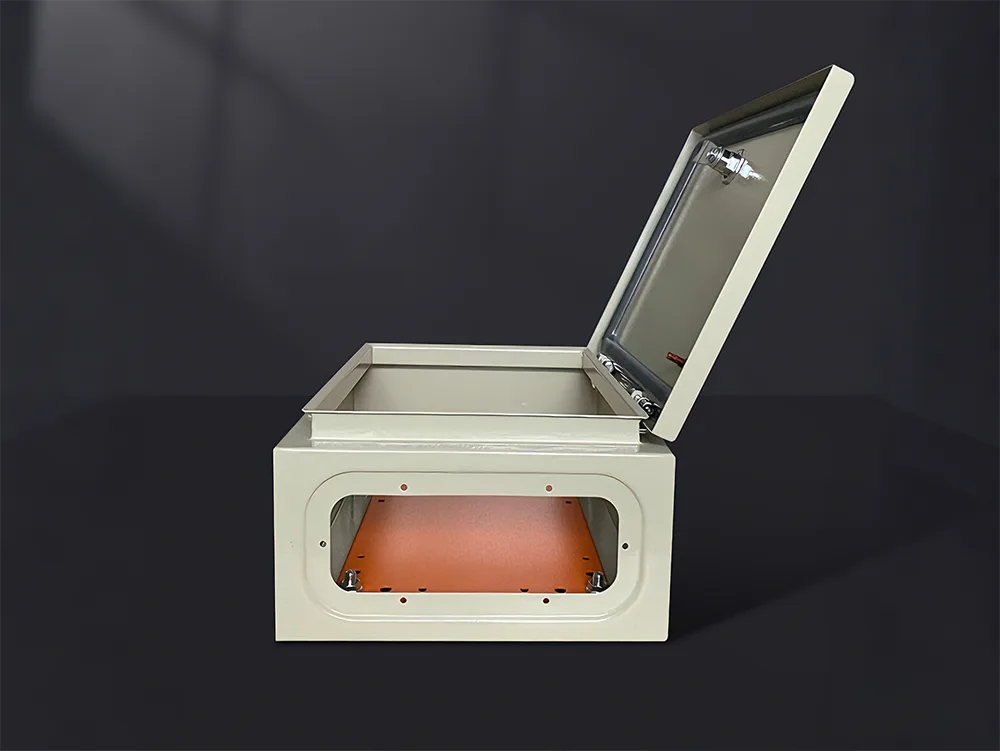

Componentes Estruturais

Porta do armário: Disponível nas opções de portas transparentes e sólidas; configurações personalizadas estão disponíveis na Shangming.

Placa de montagem: Placa metálica utilizada para fixação interna de componentes; é removível para facilitar a montagem fora do gabinete.

Nocautes: Portas de entrada de cabos pré-perfurados projetadas para acomodar cabos de vários diâmetros.

Junta de vedação: Uma junta altamente elástica que reveste o perímetro do painel da porta, servindo como elemento crítico para garantir o grau de proteção IP especificado.

Parafuso de aterramento: Essencial para garantir que o invólucro metálico esteja aterrado de forma confiável, evitando assim que o invólucro fique eletricamente energizado.

Cenários de aplicação

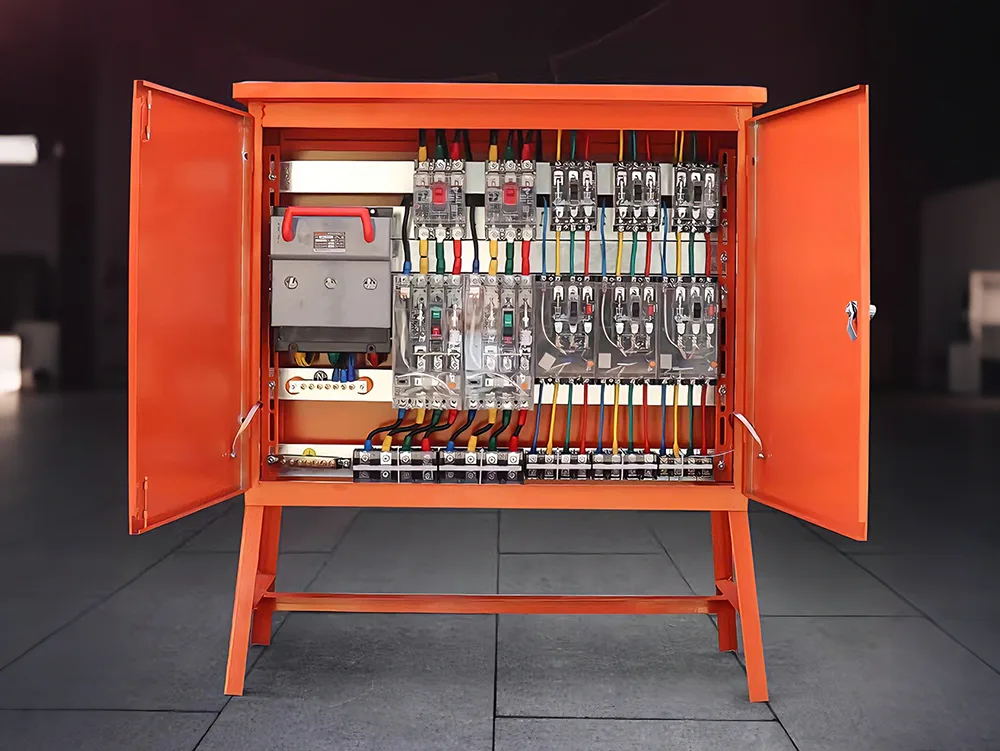

I. Construção de sistemas de distribuição de energia de baixa tensão

Nossos gabinetes de caixa de distribuição servem como caixas de distribuição para edifícios comerciais, andares residenciais e distribuição de energia em áreas públicas.

Eles atuam como plataformas de montagem para componentes como disjuntores e dispositivos de corrente residual, facilitando a fiação padronizada e a proteção de segurança, ao mesmo tempo que melhoram a limpeza geral e a segurança do sistema de distribuição de energia.

II. Equipamentos Industriais e Controle de Automação

Eles funcionam como caixas de controle para máquinas, gabinetes de controle para linhas de produção automatizadas e gabinetes para sistemas de controle PLC.

Internamente, abrigam componentes como contatores, relés e módulos de controle, protegendo esses equipamentos elétricos da contaminação por poeira e óleo e facilitando a integração e manutenção dos equipamentos.

III. Distribuição de energia externa e projetos de engenharia

Eles servem como caixas de energia externas temporárias, unidades de distribuição de energia para canteiros de obras e caixas de controle para iluminação rodoviária.

Se você precisar de um produto personalizado para essas aplicações, recomendamos selecionar um alto índice de proteção (por exemplo, IP54/IP65) para garantir resistência contra água, poeira e chuva.

4. Sistemas Fotovoltaicos e Novas Energias

Shang Ming oferece gabinetes paraCaixas combinadoras fotovoltaicas, gabinetes fotovoltaicos conectados à rede e caixas de controle para sistemas de armazenamento de energia.

Como alojamento fundamental para novos equipamentos de energia, esses gabinetes fornecem proteção, isolamento e espaço de montagem, atendendo aos requisitos de operação externa de longo prazo.

V. Comunicações e Infraestrutura

Você pode entrar em contato conosco para personalizar caixas de controle para equipamentos de comunicação, caixas de distribuição para sistemas de baixa tensão, caixas de alimentação para sistemas de vigilância e muito mais.

Isto garante a proteção dos equipamentos de energia de comunicação, evita interferências externas e impacto ambiental e melhora a estabilidade geral do sistema.

Que fatores devem ser considerados ao selecionar um gabinete de caixa de distribuição?

1. Dimensões e especificações

Ao fazer uma seleção, não recomendamos escolher um gabinete que apenas se ajuste exatamente aos componentes. A área ocupada pelos componentes internos não deve ultrapassar 80% da área da placa de base. Os 20% restantes do espaço são reservados para fiação, dissipação de calor e potencial expansão futura; portanto, você deve sempre permitir algum espaço em sua seleção.

Com relação à profundidade, você deve levar em consideração a profundidade combinada dos disjuntores (incluindo suas alças de operação), dos dutos de fiação e da própria porta do gabinete. Isto é particularmente crítico para disjuntores em caixa moldada de alta corrente, que possuem requisitos de profundidade significativos; não levar em conta isso pode impedir que a porta feche corretamente.

2. Classificação de proteção (código IP)

Selecione a classificação de proteção apropriada com base na gravidade do ambiente de instalação:

Escritórios/corredores internos: IP30 – IP40 é suficiente.

Oficinas Industriais: IP54 é recomendado para fornecer proteção contra poeira e respingos de água.

Sistemas Externos/Fotovoltaicos: IP65 ou superior é obrigatório e as juntas das portas devem apresentar uma junta de vedação contínua e integrada.

3. Material e resistência à corrosão

Aço laminado a frio: A opção mais versátil, adequada para a maioria dos ambientes internos secos.

Aço inoxidável (304/316): Adequado para ambientes farmacêuticos, de processamento de alimentos e costeiros com alta exposição à névoa salina. O aço inoxidável 316 oferece resistência à corrosão superior em comparação com o 304.

4. Gerenciamento Térmico

O gerenciamento de calor costuma ser um aspecto negligenciado nas caixas de distribuição de alta potência. Recomendamos fazer sua seleção com base nos seguintes cenários:

Resfriamento Passivo: Se o calor gerado dentro do gabinete for mínimo, um gabinete totalmente vedado será adequado.

Resfriamento Ativo: Se o gabinete alojar componentes como inversores de frequência (VFDs), soft starters ou contatores de alta corrente, você deverá selecionar um gabinete equipado com venezianas de ventilação. Em alguns casos, pode até ser necessário selecionar um modelo com furos de montagem pré-perfurados para uma ventoinha de resfriamento axial.

Proteção contra a luz solar: Para recintos externos, recomendamos uma estrutura de teto duplo para evitar que a luz solar direta provoque o aumento vertiginoso das temperaturas internas.

5. Facilidade de instalação e operação

Direção de abertura da porta: Determine se uma porta com abertura à esquerda ou à direita é mais conveniente, dado o espaço disponível no local de instalação. Alguns dos gabinetes de última geração da Shangming apresentam portas reversíveis (podem ser configuradas para abrir pela esquerda ou pela direita).

Entrada/Saída de Cabo: Confirme se os cabos entrarão e sairão pela parte superior ou inferior do gabinete. Recomendamos selecionar um gabinete equipado com uma placa de flange removível; fazer furos para entrada de cabos na placa do flange oferece maior flexibilidade e garante uma vedação superior em comparação com a perfuração direta no corpo do gabinete.

Tipo de fechadura: Fechadura triangular industrial padrão, fechadura embutida com chave ou fechadura de came de segurança contra incêndio.

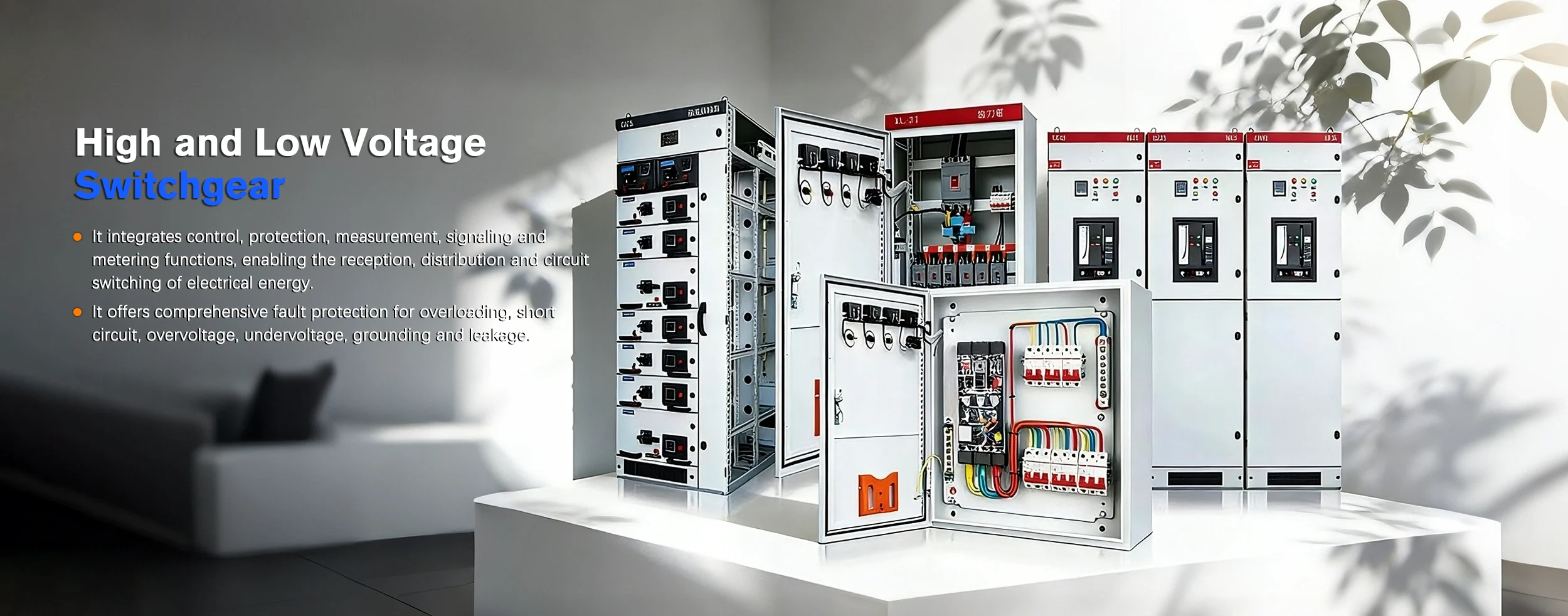

Além de vários tipos degabinetes de caixa de distribuição, Shangming também oferece gabinetes de distribuição de energia de piso - um componente-chave de nossa linha de produtos de alta qualidade. Escolha-nos como seu fornecedor de longo prazo para se beneficiar de soluções personalizadas completas e preços direto da fábrica.

Principais recursos

Alta capacidade de carga: Para nossos gabinetes de distribuição de energia de piso, normalmente utilizamos placas de aço laminadas a frio com espessura de 2,0 mm ou superior, que são soldadas ou montadas para formar a estrutura. Esta construção robusta permite que o gabinete suporte com segurança disjuntores do tipo estrutura pesada, barramentos de cobre de grande seção transversal e cabos de transformadores.

Projeto Modular: O interior apresenta um sistema modular de padrão de furos, permitindo o ajuste flexível de vigas transversais e placas de montagem para atender a requisitos específicos. Este design facilita atualizações e expansões convenientes sempre que necessário.

Ventilação e Dissipação de Calor: Dados os altos níveis de corrente normalmente presentes no gabinete, o gabinete é equipado com aberturas de exaustão na parte superior e aberturas de entrada de ar na parte inferior para garantir um fluxo de ar eficaz. Além disso, os clientes podem solicitar uma configuração personalizada para integrar um sistema de refrigeração por ar forçado ao produto.

Classificações comuns de gabinete

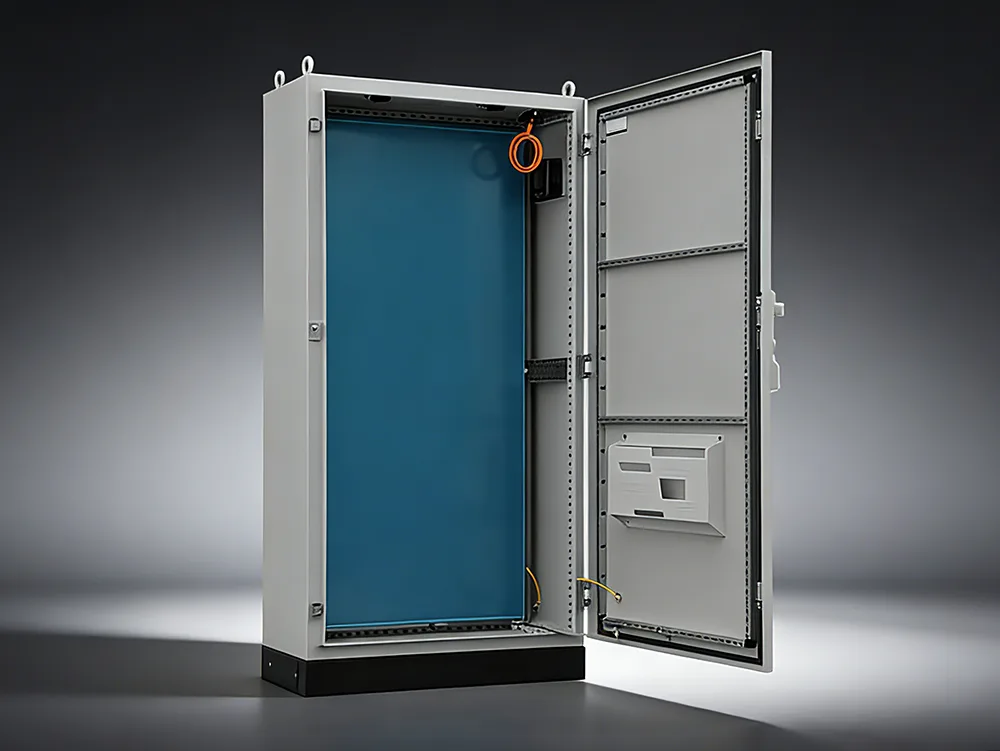

Com base na sua forma estrutural, os armários de chão são divididos principalmente em duas categorias principais:

1. Tipo Fixo

Características: Os componentes internos são montados rigidamente através de suportes; uma vez conectados, eles não podem ser movidos.

Aplicações: Apresenta estrutura simples e baixo custo; normalmente usado em ambientes onde os requisitos de fornecimento de energia contínuo não são extremamente rigorosos.

Modelo representativo: Gabinete de distribuição de energia CA de baixa tensão tipo GGD.

2. Tipo extraível/tipo removível

Características: Cada circuito individual está alojado em uma gaveta separada e independente.

Aplicações: Extremamente conveniente para manutenção. Se um circuito específico falhar, a gaveta correspondente pode simplesmente ser retirada e substituída por uma nova, sem a necessidade de cortar a alimentação principal.

Modelos representativos: gabinetes avançados de distribuição de energia do tipo GCK, GCS e MNS.

Caixas de distribuição de chão versus caixas de distribuição montadas na parede: qual é a diferença?

Seleção de produtos e recomendações de configuração

Com base nos requisitos específicos do seu projeto, durante a fase de pré-venda,Shang Mingirá recomendar a configuração mais adequada para você. De modo geral, os cenários de aplicação que oferecemos suporte com mais frequência estão listados abaixo, acompanhados das recomendações de configuração correspondentes.

1. Distribuição de energia principal industrial

Configuração recomendada:

Dimensões do gabinete: 1800–2200 mm (A) × 600–1000 mm (L) × 600–1000 mm (P)

Material: Chapa de aço laminada a frio (≥1,5 mm)

Classificação de proteção: IP30 / IP40

Estrutura: Gabinete único ou gabinetes acoplados (modulares/divisíveis)

Interior: Projetado para instalação de Sistema ACB / MCCB + Barramento

2. Sistemas de linha de entrada principais/alta corrente

Configuração recomendada:

Largura: ≥800mm

Profundidade: ≥800mm

Estrutura: Design de porta dupla ou multiporta

Espaço Interior: Suporta barramentos de cobre de alta corrente; inclui espaço reservado para entrada de cabos superior ou inferior.

3. Controle de automação / gabinetes de controle PLC

Configuração recomendada:

Dimensões: 1600–2000 mm (A)

Material: Chapa de aço com revestimento em pó / Aço inoxidável

Classificação de proteção: IP40 / IP54

Interior: Placa de montagem + trilhos DIN

4. Aplicações externas

Configuração recomendada:

Classificação de proteção: IP54 / IP65

Material: Aço inoxidável (304/316) ou aço com revestimento em pó para uso externo

Características: dossel à prova de chuva + tiras de vedação + design anti-condensação

5. Ambientes Altamente Corrosivos

Configuração recomendada:

Material: aço inoxidável 304/316

Classificação de proteção: IP55+

Tratamento de superfície: Revestimento anticorrosivo

Como realizar a manutenção de rotina em um gabinete de distribuição de energia de piso?

1. Limpeza e remoção de poeira

Utilize um pano não tecido seco e um aspirador de pó para retirar a poeira acumulada no interior do gabinete; é estritamente proibido o uso de panos úmidos ou jatos diretos de ar comprimido.

Preste especial atenção à limpeza dos barramentos, isoladores, calhas de arco do disjuntor e canais de ventilação.

2. Aperto das conexões elétricas

Inspecione todos os pontos de conexão aparafusados ​​quanto a folgas; use uma chave de torque para reapertá-los com os valores de torque especificados.

Se forem detectados sinais de oxidação ou danos por arco elétrico, os terminais deverão ser polidos ou substituídos.

3. Teste funcional de componentes

Disjuntores: Verifique se as operações manuais de abertura e fechamento são suaves e se o mecanismo de disparo responde.

Contatores/Relés: Inspecione a condição dos contatos quanto a desgaste e verifique se a resistência da bobina está dentro da faixa normal.

Capacitores: Verifique se há sinais de degradação da capacitância, abaulamento ou vazamento de eletrólito.

SPDs (Dispositivos de Proteção contra Surtos): Verifique se a janela do indicador de status está verde e se o indicador de degradação não foi acionado.

4. Teste de desempenho de isolamento

Use um megôhmetro de 500 V ou 1000 V para medir e confirmar o seguinte:

Resistência de isolamento fase-fase: ≥ 1 MΩ;

Resistência de isolamento fase-terra: ≥ 1 MΩ;

Se os valores medidos ficarem abaixo desses padrões, investigue possíveis causas, como entrada de umidade ou contaminação.

5. Manutenção de Estrutura Mecânica

Inspecione os trilhos-guia e os mecanismos de intertravamento das unidades do tipo gaveta para garantir que não estejam presos ou presos. Lubrifique as peças móveis com graxa específica para equipamentos elétricos.

Verifique periodicamente a funcionalidade dos mecanismos de segurança "Five-Prevention" (intertravamentos).
