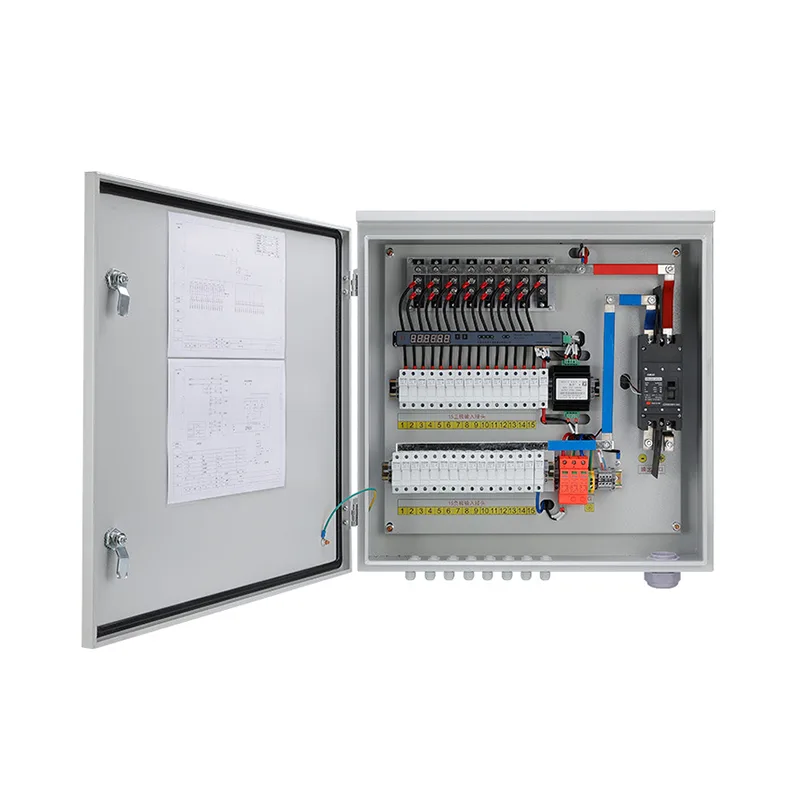

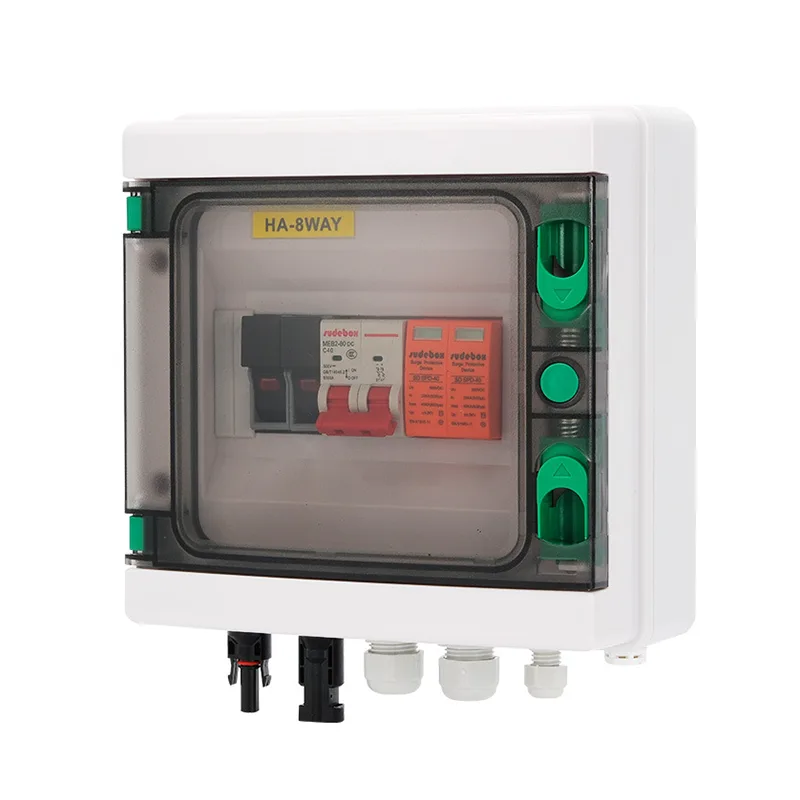

Caixa combinadora fotovoltaica

Shangming é um fabricante de caixa combinadora fotovoltaica de alta qualidade da China. Temos nossa própria fábrica com mais de 5 linhas de produção e produtos com especificações padrão estão prontamente disponíveis para compra com entrega rápida. A personalização também é o nosso ponto forte; entre em contato conosco para discutir soluções e obter um orçamento gratuito.

Por que são necessárias caixas combinadoras fotovoltaicas?

Numa central fotovoltaica de média a grande escala, normalmente existem centenas ou mesmo milhares de painéis solares. Se cada painel fosse conectado diretamente ao inversor, isso causaria muitos problemas. Primeiro, a fiação seria confusa, aumentando muito a dificuldade de construção, e o consumo de uma grande quantidade de cabos CC aumentaria significativamente os custos.

Simultaneamente, as perdas aumentariam e a transmissão de pequenas correntes por longas distâncias resultaria em quedas de tensão significativas. Mais tarde, a manutenção também se tornaria um problema desafiador, pois seria difícil localizar rapidamente cadeias defeituosas.

É aqui que entram as caixas combinadoras, resolvendo esses problemas. Eles atuam como um centro de transporte, convergindo os pequenos fluxos em uma saída unificada.

Composição do Módulo

Funções principais

Coleta de corrente: A caixa combinadora fotovoltaica emite centralmente a corrente CC de vários módulos fotovoltaicos, reduzindo o número de cabos CC e diminuindo a complexidade e o custo do sistema.

Proteção do sistema: A caixa combinadora fornece proteção contra sobrecorrente, curto-circuito, conexão reversa e proteção contra surtos para cada string e para a saída total, evitando o escalonamento de falhas.

Isolamento de segurança: Uma chave seccionadora CC permite a desconexão rápida durante manutenção ou falhas, melhorando a segurança operacional.

Monitoramento de operação: Se um modelo inteligente for selecionado, o monitoramento em tempo real da corrente, tensão, temperatura e status da proteção contra raios do string é possível, facilitando a localização de falhas e a análise de desempenho.

Tipos principais

Diferentes tipos de caixas combinadoras fotovoltaicas (PV) variam em localização de instalação, nível de tensão e nível de inteligência dentro de um sistema, correspondendo a diferentes cenários de aplicação.

1. Caixa Combinadora DC

Mais comum em usinas fotovoltaicas, instaladas entre os módulos fotovoltaicos e o inversor CC.

Função: Combina a energia CC de várias cadeias fotovoltaicas e envia-a para um inversor centralizado.

Configuração principal: Inclui fusíveis CC, disjuntores CC e SPDs.

Cenários aplicáveis: Centrais elétricas terrestres de grande escala, sistemas fotovoltaicos centralizados.

2. Caixa Combinadora AC

Usado principalmente em sistemas que empregam inversores string. Ele é instalado entre o lado de saída CA do inversor e o transformador elevador.

Função: Combina a saída de energia CA de vários inversores string.

Configuração principal: disjuntores CA, protetores contra surtos CA, chaves seccionadoras; alguns também podem incluir um medidor de energia.

Cenários aplicáveis: usinas fotovoltaicas comerciais e industriais em telhados, usinas de energia montadas no solo usando inversores distribuídos.

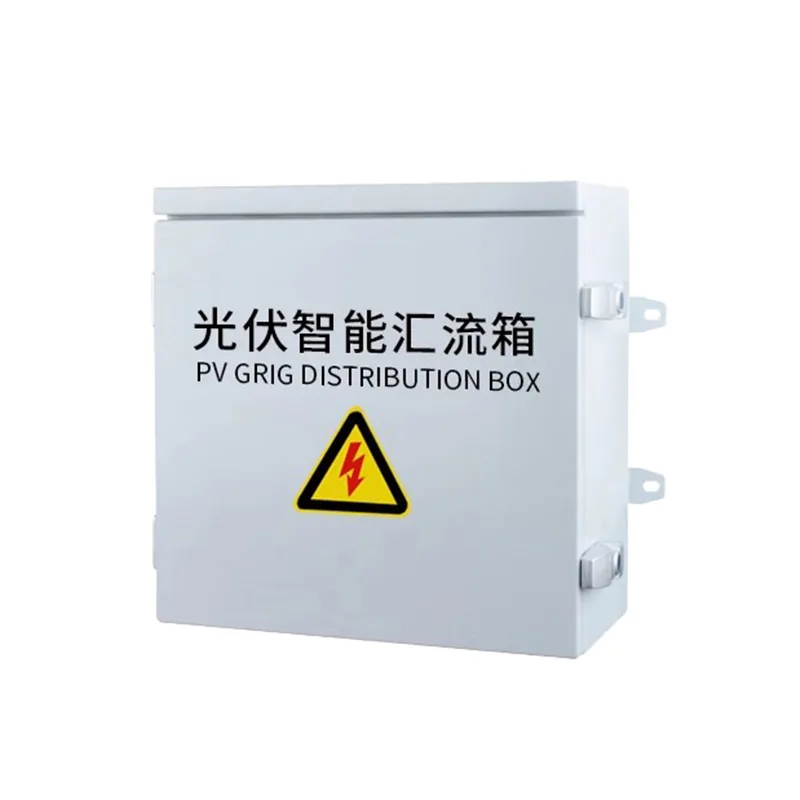

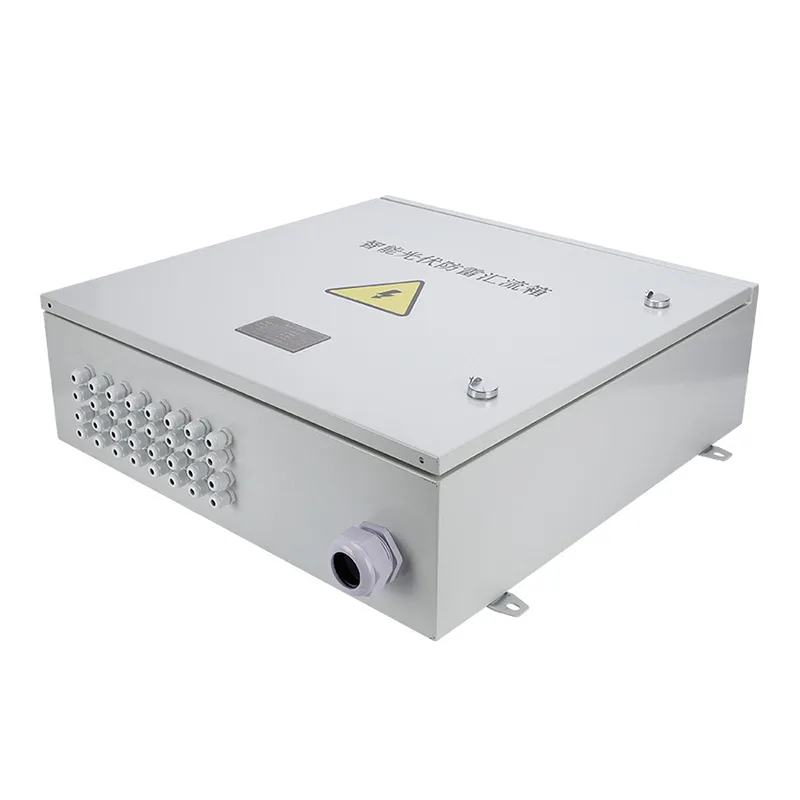

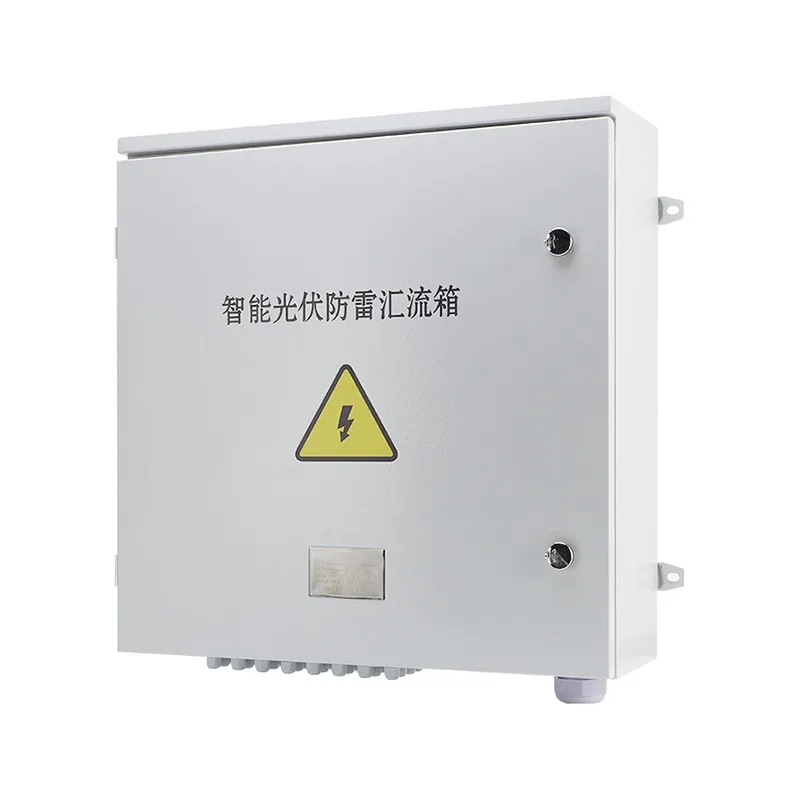

3. Caixa Combinadora Inteligente

Este tipo de caixa adiciona um módulo de monitoramento à caixa combinadora básica e é atualmente a escolha principal para usinas de médio e grande porte.

Funções: Além de combinar corrente, pode monitorar a corrente de cada linha de entrada, tensão total, temperatura interna e status do protetor contra surtos em tempo real.

Vantagens técnicas: Através do upload de dados, o pessoal de manutenção pode determinar remotamente quais painéis solares estão sombreados ou danificados, permitindo uma manutenção precisa.

Garantia e serviço pós-venda

A Shangming Factory oferece garantia de qualidade, especificamente uma garantia de 1 ano para produtos personalizados e uma garantia de 2 anos para produtos padrão. A garantia cobre defeitos de material do gabinete, mau funcionamento de componentes (sob uso normal) e problemas no processo de fabricação. Danos causados ​​por instalação inadequada, uso indevido, desastres naturais ou modificações não autorizadas não são cobertos.

Em caso de problemas de pós-venda, iremos tratá-los de acordo com o seguinte processo: Relatar o problema (fornecer fotos/vídeos do mau funcionamento e número do pedido) → A equipe técnica responde dentro de 4 horas → Diagnóstico remoto (orientação gratuita sobre ajuste de parâmetros ou substituição de pequenos componentes; peças de reposição gratuitas dentro do período de garantia) → Se o problema não puder ser resolvido, um engenheiro será contratado para manuseio no local ou o produto será devolvido para reparo/substituição (os custos dentro do período de garantia serão suportados por nós); em emergências, os produtos de reposição podem ser fornecidos primeiro para minimizar as perdas do cliente.
