Fabricante de gabinete de caixa de distribuição na China

Shang Mingé um fabricante e fornecedor confiável de caixas de distribuição. Com nossa vasta experiência, oferecemos produtos em diversos materiais e especificações, podendo também fornecer soluções customizadas de acordo com suas necessidades específicas.

Principais recursos

1. Proteção Física: Fornece proteção contra a entrada de poeira, água e objetos estranhos, ao mesmo tempo que evita o contato acidental entre pessoas e componentes energizados.

2. Isolamento de segurança: Isola equipamentos de alta tensão e alta corrente do ambiente operacional, reduzindo assim os riscos de choque elétrico e incêndio.

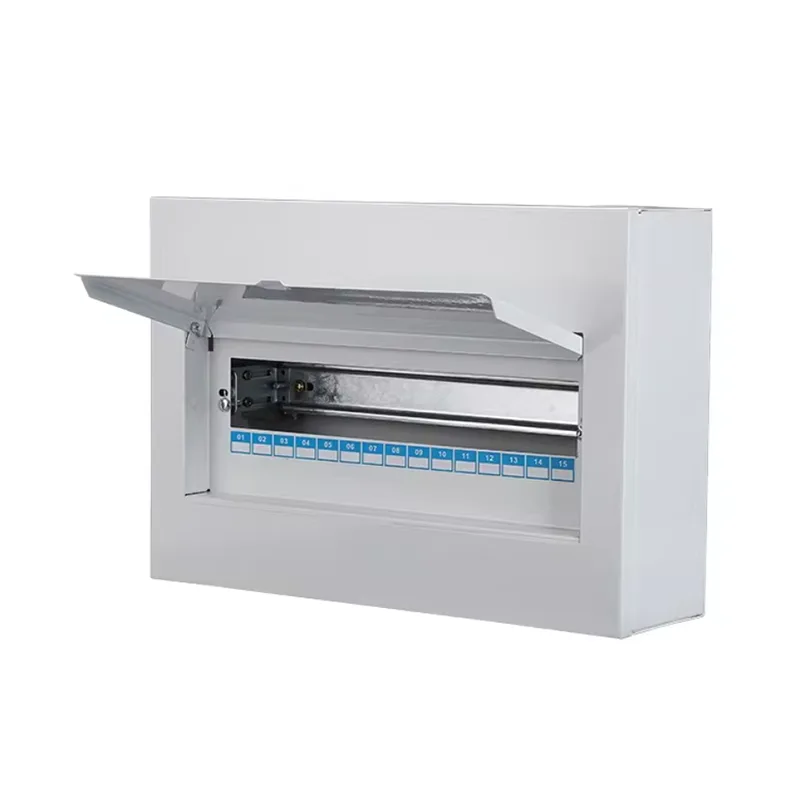

3. Plataforma de montagem de componentes: O gabinete da caixa de distribuição possui trilhos DIN, suportes de montagem e furos pré-perfurados para facilitar a instalação padronizada de componentes como disjuntores e medidores de energia elétrica.

4. Blindagem Eletromagnética: Minimiza o impacto da interferência eletromagnética externa nos circuitos de controle interno.

5. Adaptabilidade Ambiental: Através do uso de vários materiais e classificações de proteção, o gabinete é adequado para uma ampla variedade de ambientes, incluindo ambientes internos, externos e industriais.

Componentes Estruturais

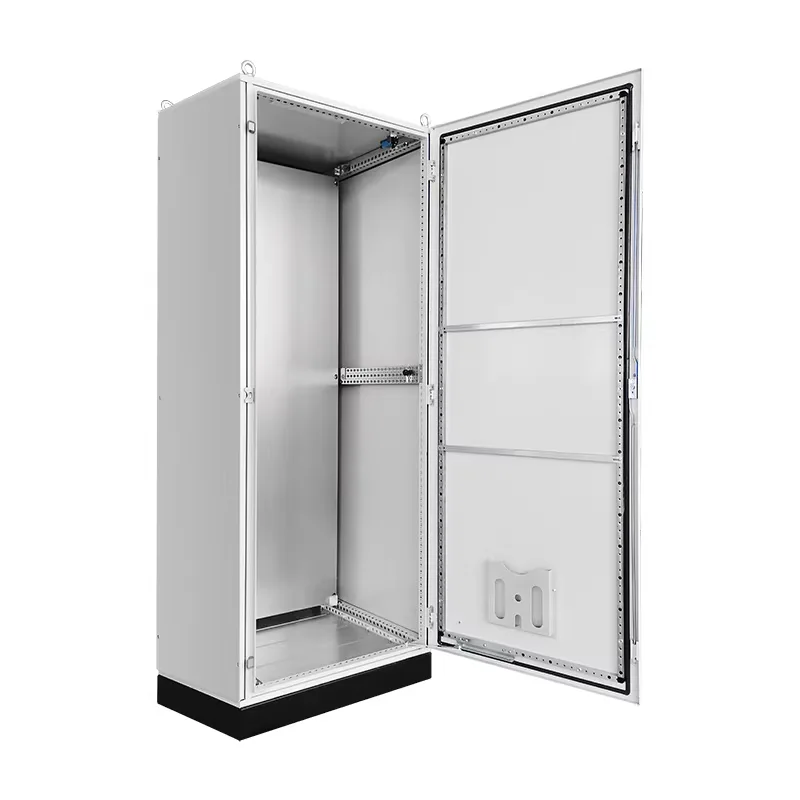

Porta do armário: Disponível nas opções de portas transparentes e sólidas; configurações personalizadas estão disponíveis na Shangming.

Placa de montagem: Placa metálica utilizada para fixação interna de componentes; é removível para facilitar a montagem fora do gabinete.

Nocautes: Portas de entrada de cabos pré-perfurados projetadas para acomodar cabos de vários diâmetros.

Junta de vedação: Uma junta altamente elástica que reveste o perímetro do painel da porta, servindo como elemento crítico para garantir o grau de proteção IP especificado.

Parafuso de aterramento: Essencial para garantir que o invólucro metálico esteja aterrado de forma confiável, evitando assim que o invólucro fique eletricamente energizado.

Cenários de aplicação

I. Construção de sistemas de distribuição de energia de baixa tensão

Nossos gabinetes de caixa de distribuição servem como caixas de distribuição para edifícios comerciais, andares residenciais e distribuição de energia em áreas públicas.

Eles atuam como plataformas de montagem para componentes como disjuntores e dispositivos de corrente residual, facilitando a fiação padronizada e a proteção de segurança, ao mesmo tempo que melhoram a limpeza geral e a segurança do sistema de distribuição de energia.

II. Equipamentos Industriais e Controle de Automação

Eles funcionam como caixas de controle para máquinas, gabinetes de controle para linhas de produção automatizadas e gabinetes para sistemas de controle PLC.

Internamente, abrigam componentes como contatores, relés e módulos de controle, protegendo esses equipamentos elétricos da contaminação por poeira e óleo e facilitando a integração e manutenção dos equipamentos.

III. Distribuição de energia externa e projetos de engenharia

Eles servem como caixas de energia externas temporárias, unidades de distribuição de energia para canteiros de obras e caixas de controle para iluminação rodoviária.

Se você precisar de um produto personalizado para essas aplicações, recomendamos selecionar um alto índice de proteção (por exemplo, IP54/IP65) para garantir resistência contra água, poeira e chuva.

4. Sistemas Fotovoltaicos e Novas Energias

Shang Ming oferece gabinetes paraCaixas combinadoras fotovoltaicas, gabinetes fotovoltaicos conectados à rede e caixas de controle para sistemas de armazenamento de energia.

Como alojamento fundamental para novos equipamentos de energia, esses gabinetes fornecem proteção, isolamento e espaço de montagem, atendendo aos requisitos de operação externa de longo prazo.

V. Comunicações e Infraestrutura

Você pode entrar em contato conosco para personalizar caixas de controle para equipamentos de comunicação, caixas de distribuição para sistemas de baixa tensão, caixas de alimentação para sistemas de vigilância e muito mais.

Isto garante a proteção dos equipamentos de energia de comunicação, evita interferências externas e impacto ambiental e melhora a estabilidade geral do sistema.

Que fatores devem ser considerados ao selecionar um gabinete de caixa de distribuição?

1. Dimensões e especificações

Ao fazer uma seleção, não recomendamos escolher um gabinete que apenas se ajuste exatamente aos componentes. A área ocupada pelos componentes internos não deve ultrapassar 80% da área da placa de base. Os 20% restantes do espaço são reservados para fiação, dissipação de calor e potencial expansão futura; portanto, você deve sempre permitir algum espaço em sua seleção.

Com relação à profundidade, você deve levar em consideração a profundidade combinada dos disjuntores (incluindo suas alças de operação), dos dutos de fiação e da própria porta do gabinete. Isto é particularmente crítico para disjuntores em caixa moldada de alta corrente, que possuem requisitos de profundidade significativos; não levar em conta isso pode impedir que a porta feche corretamente.

2. Classificação de proteção (código IP)

Selecione a classificação de proteção apropriada com base na gravidade do ambiente de instalação:

Escritórios/corredores internos: IP30 – IP40 é suficiente.

Oficinas Industriais: IP54 é recomendado para fornecer proteção contra poeira e respingos de água.

Sistemas Externos/Fotovoltaicos: IP65 ou superior é obrigatório e as juntas das portas devem apresentar uma junta de vedação contínua e integrada.

3. Material e resistência à corrosão

Aço laminado a frio: A opção mais versátil, adequada para a maioria dos ambientes internos secos.

Aço inoxidável (304/316): Adequado para ambientes farmacêuticos, de processamento de alimentos e costeiros com alta exposição à névoa salina. O aço inoxidável 316 oferece resistência à corrosão superior em comparação com o 304.

4. Gerenciamento Térmico

O gerenciamento de calor costuma ser um aspecto negligenciado nas caixas de distribuição de alta potência. Recomendamos fazer sua seleção com base nos seguintes cenários:

Resfriamento Passivo: Se o calor gerado dentro do gabinete for mínimo, um gabinete totalmente vedado será adequado.

Resfriamento Ativo: Se o gabinete alojar componentes como inversores de frequência (VFDs), soft starters ou contatores de alta corrente, você deverá selecionar um gabinete equipado com venezianas de ventilação. Em alguns casos, pode até ser necessário selecionar um modelo com furos de montagem pré-perfurados para uma ventoinha de resfriamento axial.

Proteção contra a luz solar: Para recintos externos, recomendamos uma estrutura de teto duplo para evitar que a luz solar direta provoque o aumento vertiginoso das temperaturas internas.

5. Facilidade de instalação e operação

Direção de abertura da porta: Determine se uma porta com abertura à esquerda ou à direita é mais conveniente, dado o espaço disponível no local de instalação. Alguns dos gabinetes de última geração da Shangming apresentam portas reversíveis (podem ser configuradas para abrir pela esquerda ou pela direita).

Entrada/Saída de Cabo: Confirme se os cabos entrarão e sairão pela parte superior ou inferior do gabinete. Recomendamos selecionar um gabinete equipado com uma placa de flange removível; fazer furos para entrada de cabos na placa do flange oferece maior flexibilidade e garante uma vedação superior em comparação com a perfuração direta no corpo do gabinete.

Tipo de fechadura: Fechadura triangular industrial padrão, fechadura embutida com chave ou fechadura de came de segurança contra incêndio.
