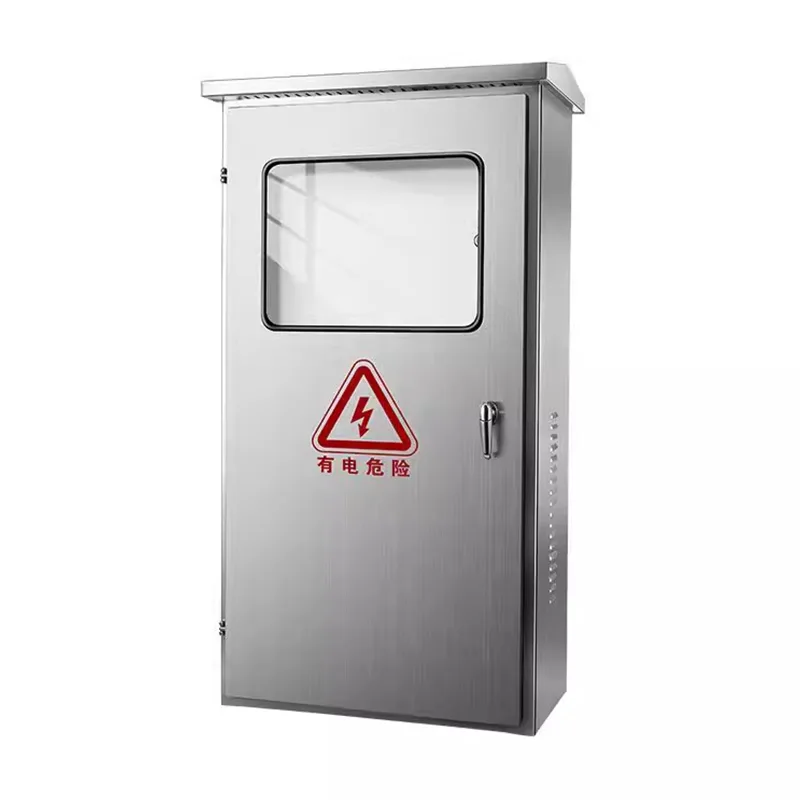

Fornecedor de gabinete de distribuição de energia de piso de qualidade

Além de vários tipos degabinetes de caixa de distribuição, Shangming também oferece gabinetes de distribuição de energia de piso - um componente-chave de nossa linha de produtos de alta qualidade. Escolha-nos como seu fornecedor de longo prazo para se beneficiar de soluções personalizadas completas e preços direto da fábrica.

Principais recursos

Alta capacidade de carga: Para nossos gabinetes de distribuição de energia de piso, normalmente utilizamos placas de aço laminadas a frio com espessura de 2,0 mm ou superior, que são soldadas ou montadas para formar a estrutura. Esta construção robusta permite que o gabinete suporte com segurança disjuntores do tipo estrutura pesada, barramentos de cobre de grande seção transversal e cabos de transformadores.

Projeto Modular: O interior apresenta um sistema modular de padrão de furos, permitindo o ajuste flexível de vigas transversais e placas de montagem para atender a requisitos específicos. Este design facilita atualizações e expansões convenientes sempre que necessário.

Ventilação e Dissipação de Calor: Dados os altos níveis de corrente normalmente presentes no gabinete, o gabinete é equipado com aberturas de exaustão na parte superior e aberturas de entrada de ar na parte inferior para garantir um fluxo de ar eficaz. Além disso, os clientes podem solicitar uma configuração personalizada para integrar um sistema de refrigeração por ar forçado ao produto.

Classificações comuns de gabinete

Com base na sua forma estrutural, os armários de chão são divididos principalmente em duas categorias principais:

1. Tipo Fixo

Características: Os componentes internos são montados rigidamente através de suportes; uma vez conectados, eles não podem ser movidos.

Aplicações: Apresenta estrutura simples e baixo custo; normalmente usado em ambientes onde os requisitos de fornecimento de energia contínuo não são extremamente rigorosos.

Modelo representativo: Gabinete de distribuição de energia CA de baixa tensão tipo GGD.

2. Tipo extraível/tipo removível

Características: Cada circuito individual está alojado em uma gaveta separada e independente.

Aplicações: Extremamente conveniente para manutenção. Se um circuito específico falhar, a gaveta correspondente pode simplesmente ser retirada e substituída por uma nova, sem a necessidade de cortar a alimentação principal.

Modelos representativos: gabinetes avançados de distribuição de energia do tipo GCK, GCS e MNS.

Caixas de distribuição de chão versus caixas de distribuição montadas na parede: qual é a diferença?

Seleção de produtos e recomendações de configuração

Com base nos requisitos específicos do seu projeto, durante a fase de pré-venda,Shang Mingirá recomendar a configuração mais adequada para você. De modo geral, os cenários de aplicação que oferecemos suporte com mais frequência estão listados abaixo, acompanhados das recomendações de configuração correspondentes.

1. Distribuição de energia principal industrial

Configuração recomendada:

Dimensões do gabinete: 1800–2200 mm (A) × 600–1000 mm (L) × 600–1000 mm (P)

Material: Chapa de aço laminada a frio (≥1,5 mm)

Classificação de proteção: IP30 / IP40

Estrutura: Gabinete único ou gabinetes acoplados (modulares/divisíveis)

Interior: Projetado para instalação de Sistema ACB / MCCB + Barramento

2. Sistemas de linha de entrada principais/alta corrente

Configuração recomendada:

Largura: ≥800mm

Profundidade: ≥800mm

Estrutura: Design de porta dupla ou multiporta

Espaço Interior: Suporta barramentos de cobre de alta corrente; inclui espaço reservado para entrada de cabos superior ou inferior.

3. Controle de automação / gabinetes de controle PLC

Configuração recomendada:

Dimensões: 1600–2000 mm (A)

Material: Chapa de aço com revestimento em pó / Aço inoxidável

Classificação de proteção: IP40 / IP54

Interior: Placa de montagem + trilhos DIN

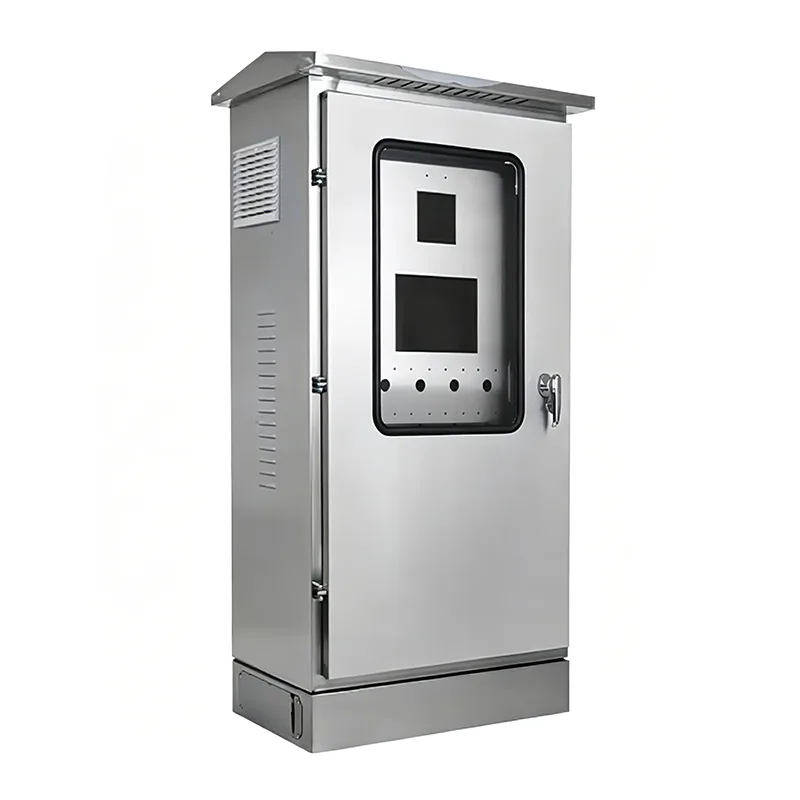

4. Aplicações externas

Configuração recomendada:

Classificação de proteção: IP54 / IP65

Material: Aço inoxidável (304/316) ou aço com revestimento em pó para uso externo

Características: dossel à prova de chuva + tiras de vedação + design anti-condensação

5. Ambientes Altamente Corrosivos

Configuração recomendada:

Material: aço inoxidável 304/316

Classificação de proteção: IP55+

Tratamento de superfície: Revestimento anticorrosivo

Como realizar a manutenção de rotina em um gabinete de distribuição de energia de piso?

1. Limpeza e remoção de poeira

Utilize um pano não tecido seco e um aspirador de pó para retirar a poeira acumulada no interior do gabinete; é estritamente proibido o uso de panos úmidos ou jatos diretos de ar comprimido.

Preste especial atenção à limpeza dos barramentos, isoladores, calhas de arco do disjuntor e canais de ventilação.

2. Aperto das conexões elétricas

Inspecione todos os pontos de conexão aparafusados ​​quanto a folgas; use uma chave de torque para reapertá-los com os valores de torque especificados.

Se forem detectados sinais de oxidação ou danos por arco elétrico, os terminais deverão ser polidos ou substituídos.

3. Teste funcional de componentes

Disjuntores: Verifique se as operações manuais de abertura e fechamento são suaves e se o mecanismo de disparo responde.

Contatores/Relés: Inspecione a condição dos contatos quanto a desgaste e verifique se a resistência da bobina está dentro da faixa normal.

Capacitores: Verifique se há sinais de degradação da capacitância, abaulamento ou vazamento de eletrólito.

SPDs (Dispositivos de Proteção contra Surtos): Verifique se a janela do indicador de status está verde e se o indicador de degradação não foi acionado.

4. Teste de desempenho de isolamento

Use um megôhmetro de 500 V ou 1000 V para medir e confirmar o seguinte:

Resistência de isolamento fase-fase: ≥ 1 MΩ;

Resistência de isolamento fase-terra: ≥ 1 MΩ;

Se os valores medidos ficarem abaixo desses padrões, investigue possíveis causas, como entrada de umidade ou contaminação.

5. Manutenção de Estrutura Mecânica

Inspecione os trilhos-guia e os mecanismos de intertravamento das unidades do tipo gaveta para garantir que não estejam presos ou presos. Lubrifique as peças móveis com graxa específica para equipamentos elétricos.

Verifique periodicamente a funcionalidade dos mecanismos de segurança "Five-Prevention" (intertravamentos).
