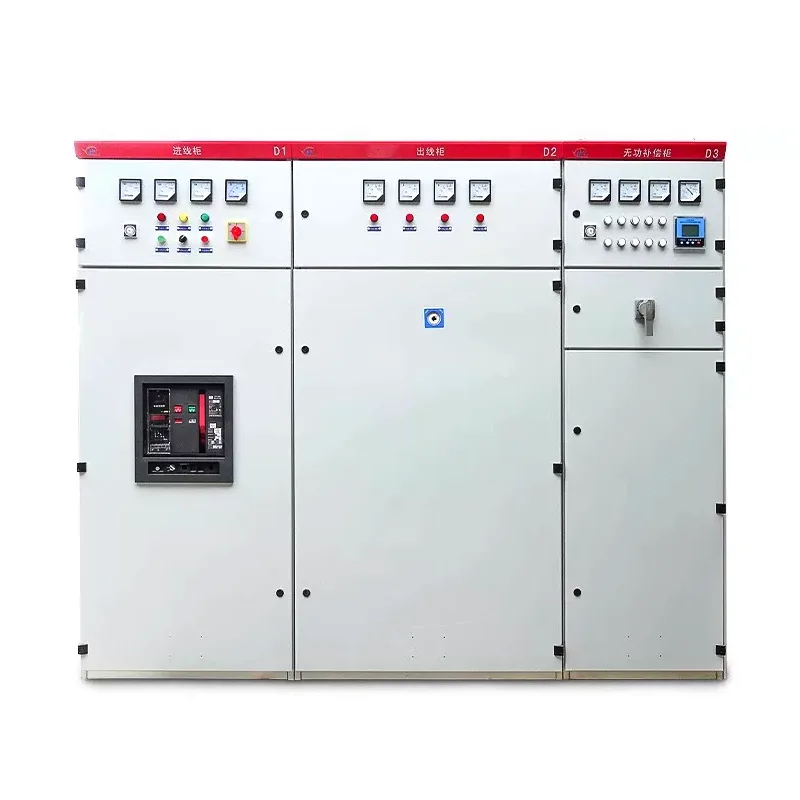

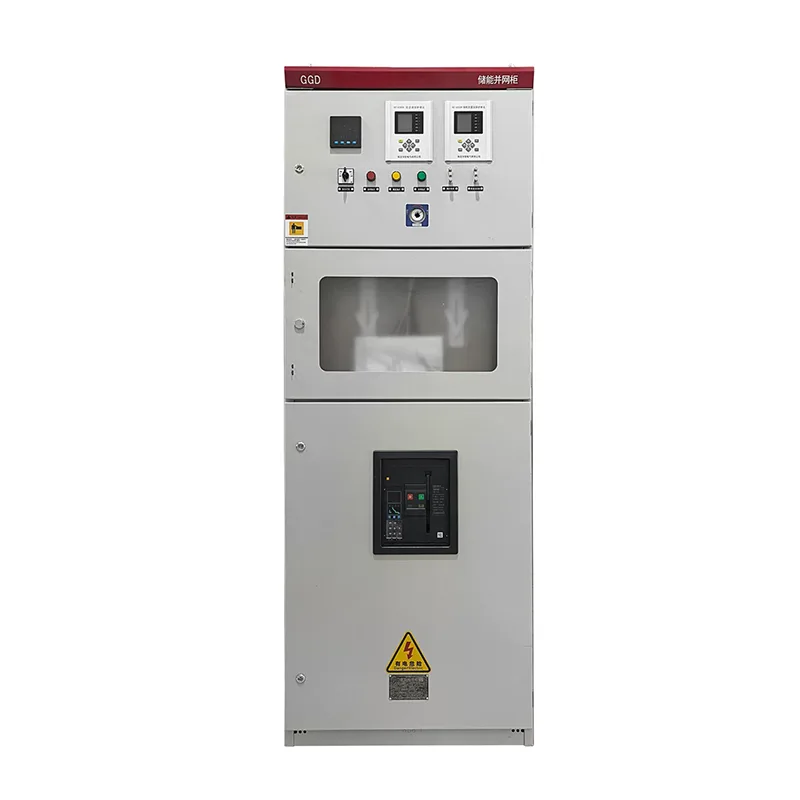

Painel de distribuição de baixa tensão CA GGD

O painel de distribuição de baixa tensão AC GGD é uma unidade completa de distribuição de energia de baixa tensão amplamente utilizada. Possui alta confiabilidade, facilidade de instalação e manutenção e preço competitivo, ajudando você a economizar custos. Escolha Shangming como seu fornecedor com confiança e receba um serviço completo e sem preocupações.

O que é painel de distribuição de baixa tensão CA GGD?

O painel de distribuição CA de baixa tensão GGD é um painel de distribuição CA de baixa tensão maduro e amplamente utilizado, frequentemente usado como equipamento principal de distribuição ou subdistribuição de energia em sistemas de distribuição de energia. É também um produto que a Shangming pode fornecer a granel.

GGD é um modelo comum e maduro de painel de distribuição de baixa tensão. "Baixa tensão" indica que este produto é usado para distribuição de energia de baixa tensão, como CA 380V/400V. Integra disjuntores, barramentos, componentes de proteção e controle para garantir a operação segura e estável do sistema de distribuição de energia.

Recursos técnicos

Estrutura do Gabinete: O painel de baixa tensão AC GGD adota um design de gabinete de uso geral, montado usando seções de aço formadas a frio por meio de soldagem parcial. Isso resulta em um gabinete com alta rigidez e capacidade de carga.

Design Modular: Os componentes da estrutura do gabinete e acessórios especializados são fornecidos por um subcentro de seção de aço, garantindo alta precisão e qualidade do gabinete.

Sistema de dissipação de calor: O gabinete apresenta vários orifícios de ventilação na parte superior e inferior. Quando os componentes elétricos internos geram calor, o ar quente sobe e é expelido pelas ranhuras superiores, enquanto o ar frio é reabastecido pelas ranhuras inferiores, formando um fluxo de ar natural.

Classificação de proteção: A configuração padrão é normalmente IP30. O IP40 pode ser personalizado para atender aos requisitos ambientais. Entre em contato com Shangming para obter detalhes; nossa equipe técnica realizará uma análise de pré-customização.

Por que escolher o painel de distribuição de baixa tensão AC GGD?

Economia: Comparado ao quadro extraível, o quadro de baixa tensão CA GGD possui uma estrutura mais simples, eliminando mecanismos complexos de intertravamento de gavetas e conectores caros, resultando em um custo 30%-50% menor. Além disso, seus componentes são altamente versáteis e as peças de reposição estão prontamente disponíveis.

Operação e Manutenção Intuitivas: A estrutura fixa do GGD torna todos os pontos de conexão e fiação facilmente visíveis, facilitando as inspeções. Em comparação com os riscos potenciais de mau contato do conector ou arco voltaico em painéis tipo gaveta, as conexões fixas aparafusadas oferecem maior confiabilidade durante a operação a longo prazo.

Alta capacidade de interrupção: Corrente nominal de interrupção de curto-circuito de até 50kA.

Boa estabilidade dinâmica e térmica: Este painel pode suportar o estresse mecânico e o choque térmico gerado pelas correntes de curto-circuito.

Cenários de aplicação

A alta relação custo-benefício e a tecnologia madura do painel de distribuição de baixa tensão CA GGD são as razões pelas quais muitos clientes os escolhem. Os projetos onde temos cooperado com mais frequência incluem:

Subestações e Centrais Elétricas: O GGD pode ser utilizado para conversão de energia em sistemas de energia AC 50Hz com tensão nominal de operação de 380V.

Empreendimentos Industriais: Responsáveis ​​pelo controle, distribuição de energia e iluminação de motores de grande porte.

Edifícios: Principais salas de distribuição em complexos comerciais e áreas residenciais.

Compensação de capacitor: Comumente usada para compensação de potência reativa em sistemas de energia, ou seja, gabinetes de compensação tipo GGD.

Informações sobre pedidos

Se você tiver certeza de que precisa solicitar gabinetes GGD, entre em contato imediatamente com a Shangming e forneça as seguintes informações:

Diagrama do Circuito Principal (Circuito Único): Precisamos determinar o layout dos disjuntores internos e barramentos.

Diagrama do Circuito Auxiliar (Segundo Circuito): Lógica de controle, luzes indicadoras e requisitos do instrumento.

Lista de componentes: se você especifica uma marca específica de disjuntor, como Schneider, ABB, Chint, etc.

Cor do Gabinete: O padrão é cinza claro (RAL 7035), personalizável.

Perguntas frequentes

P: Qual tamanho de disjuntor pode ser instalado em um gabinete GGD?

R: Os gabinetes GGD têm uma capacidade de carga muito alta. A linha de entrada principal pode acomodar disjuntores universais de até 3150A ou até 4000A. As linhas de saída podem ser dispostas de forma flexível com disjuntores em caixa moldada de acordo com os requisitos.

Nota: Ao personalizar, você precisa especificar as especificações do barramento conosco para garantir que a área da seção transversal do barramento de cobre atenda aos requisitos de aumento de temperatura da corrente nominal.

P: Quão eficaz é este gabinete na prevenção de poeira e umidade?

R: O gabinete GGD padrão possui classificação de proteção IP30.

Em fábricas empoeiradas ou porões úmidos, a classificação pode ser aumentada para IP40 adicionando tiras de vedação e painéis de proteção.

No entanto, uma vez que depende de canais de ventilação natural, uma classificação IP excessivamente elevada afectará a dissipação de calor; deve ser alcançado um equilíbrio entre proteção e dissipação de calor.

P: Os barramentos dentro do gabinete GGD são colocados horizontalmente ou verticalmente?

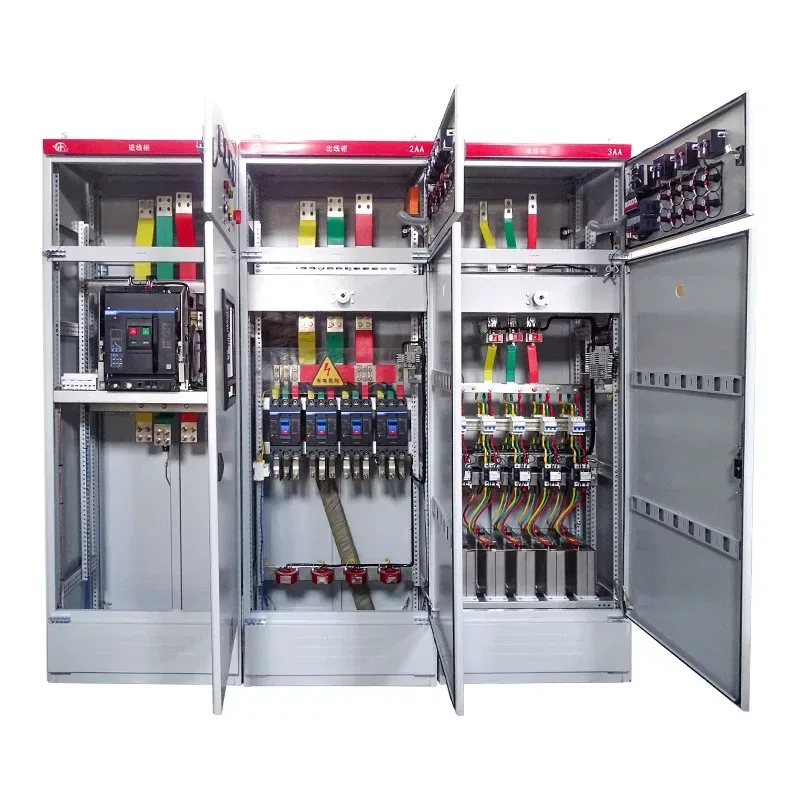

R: Os gabinetes GGD normalmente usam um arranjo de barramento horizontal na parte superior.

Este layout não só melhora a estabilidade dinâmica dos gabinetes, mas também facilita a conexão horizontal de vários gabinetes GGD.
