Por que o gabinete elétrico montado na parede com porta única é importante na distribuição de energia moderna

Os sistemas modernos de distribuição de energia devem acomodar cargas elétricas variáveis, equipamentos de controle cada vez mais distribuídos e requisitos mais rigorosos para operação e manutenção seguras. Edifícios comerciais, instalações industriais, projetos de infraestrutura e linhas de produção automatizadas dependem de equipamentos elétricos que podem ser instalados, acessados ​​e mantidos dentro de layouts claramente organizados. À medida que estes sistemas evoluem, o design do invólucro continua a ser uma parte importante do planeamento da infraestrutura elétrica.

Embora os invólucros elétricos sejam frequentemente considerados secundários em relação aos disjuntores, contatores, blocos terminais e dispositivos de controle, sua estrutura influencia diretamente a disposição do equipamento, o acesso à fiação, a proteção ambiental e os procedimentos de manutenção. OGabinete elétrico montado na parede de porta únicaé um formato de gabinete usado onde os componentes elétricos exigem um alojamento dedicado sem as demandas de espaço de um gabinete maior.

Mudança de requisitos na distribuição de energia moderna

A distribuição de energia não está mais limitada ao fornecimento de eletricidade de um ponto central de fornecimento aos circuitos a jusante. Muitas instalações agora incorporam quadros de distribuição locais, controles de motores, dispositivos de monitoramento, interfaces de comunicação e equipamentos de automação. Esses componentes suportam funções como gerenciamento de carga, monitoramento de equipamentos, controle de iluminação e operação de linha de produção.

Este desenvolvimento cria desafios práticos para projetistas de sistemas elétricos. O equipamento deve caber nas áreas de instalação disponíveis, deixando espaço adequado para roteamento de cabos, dissipação de calor, inspeção e manutenção. Em instalações com vários pontos de controle elétrico, o posicionamento de cada gabinete pode influenciar o comprimento dos cabos, a complexidade da instalação e o acesso durante a manutenção.

A escolha do invólucro faz, portanto, parte de um projeto de distribuição mais amplo. Os formatos montados na parede podem acomodar arranjos locais selecionados de controle e distribuição onde há espaço na parede disponível e o equipamento não requer um grande gabinete de chão. A sua adequação depende da montagem elétrica, das dimensões dos componentes, do ambiente de instalação e dos requisitos de segurança aplicáveis.

Design montado na parede e utilização do espaço

O espaço físico é um recurso valioso em fábricas, edifícios comerciais, salas de serviço e áreas de equipamentos. Grandes gabinetes de distribuição continuam sendo necessários para muitas aplicações, especialmente onde alta densidade de circuitos ou equipamentos elétricos substanciais exigem maior volume interno. Conjuntos de controle menores, entretanto, podem ser instalados mais próximos dos equipamentos aos quais servem.

Um gabinete montado na parede pode manter componentes elétricos selecionados longe do chão e estabelecer um ponto de instalação definido. Em uma instalação de produção, esse arranjo pode ser adequado para controles locais de máquinas ou equipamentos auxiliares de distribuição. Em um edifício comercial, pode acomodar certos controles de iluminação, circuitos de serviço ou componentes de automação predial.

A economia de espaço por si só não determina o melhor arranjo de montagem. A resistência da parede, as ferragens de montagem, o peso do equipamento, os locais de entrada dos cabos, a folga de abertura da porta e o acesso de pessoal qualificado afetam o planejamento da instalação. O recinto também deve ser posicionado de forma que não obstrua passarelas, vias de emergência ou outros serviços do edifício.

Estrutura do gabinete suporta organização elétrica

Uma instalação elétrica bem planejada requer espaço mais que suficiente para acomodar seus componentes. Disjuntores, blocos terminais, relés, fontes de alimentação e dispositivos de controle precisam de um layout interno organizado que suporte fiação segura e inspeção eficiente. O mau posicionamento dos componentes pode dificultar o rastreamento das conexões e aumentar o tempo necessário para a solução de problemas.

Uma configuração de porta única fornece uma abertura de acesso principal ao interior do gabinete. Este arranjo pode simplificar o acesso aos componentes internos em instalações compactas, particularmente onde o layout do equipamento é relativamente simples. A posição da dobradiça, a abertura da porta, os arranjos de travamento, as dimensões da placa de montagem e a profundidade interna utilizável influenciam a eficiência com que o espaço disponível pode ser usado.

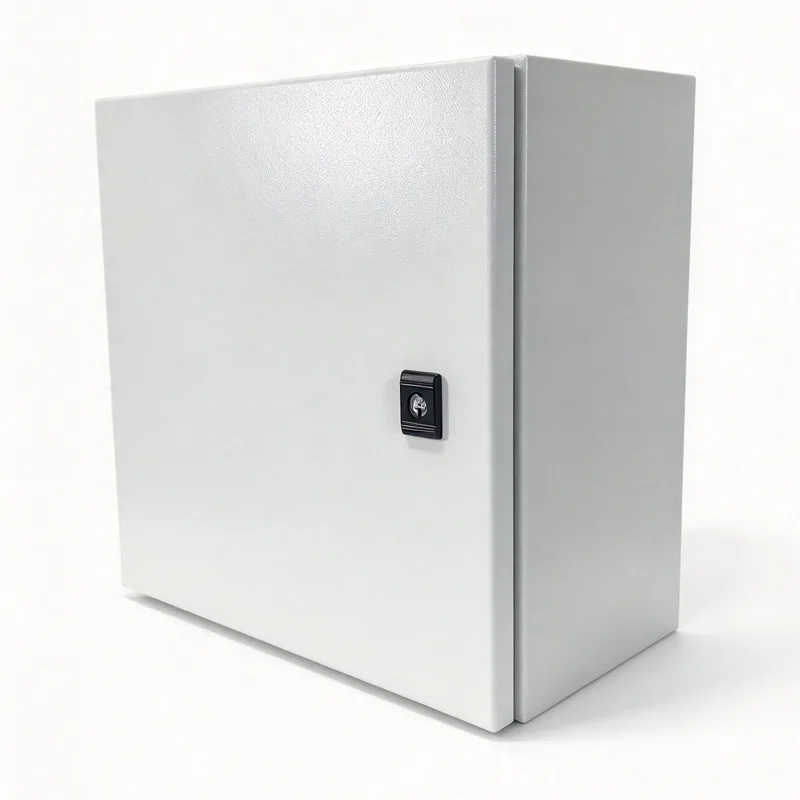

OGabinete elétrico montado na parede de porta únicapode servir de alojamento físico para conjuntos elétricos selecionados, mas sua capacidade interna deve corresponder ao equipamento que está sendo instalado. Os projetistas precisam levar em consideração o raio de curvatura dos cabos, os dutos de fiação, o acesso aos terminais, a segregação dos condutores, as conexões de aterramento e o espaço para manutenção futura. Um exterior compacto não deve resultar num interior superlotado.

A segurança elétrica depende da instalação completa

A segurança elétrica é determinada pela coordenação de componentes, dispositivos de proteção, construção do gabinete, métodos de instalação e procedimentos operacionais. Um gabinete ajuda a separar o equipamento elétrico do ambiente circundante e pode reduzir a exposição ao contato acidental quando projetado e instalado corretamente. No entanto, o invólucro por si só não oferece proteção completa contra todos os perigos elétricos ou ambientais.

A proteção contra a entrada de poeira e água é particularmente relevante quando equipamentos elétricos operam em oficinas, salas de fábrica, corredores de serviço ou locais externos. A classificação de proteção de entrada necessária depende das condições de instalação e do nível de exposição. Vedações de portas, prensa-cabos, aberturas de entrada, fixadores e mão de obra de montagem podem afetar a proteção alcançada pela instalação concluída.

Os arranjos de aterramento e ligação também devem ser apropriados para a construção do gabinete e para os requisitos elétricos aplicáveis. Invólucros metálicos podem exigir ligação protetora para manter a continuidade elétrica, enquanto outros materiais de construção têm considerações de projeto diferentes. A proteção contra sobrecorrente, o dimensionamento dos condutores, o isolamento, as folgas de trabalho e o isolamento seguro continuam sendo partes essenciais do sistema geral.

Gerenciamento Térmico em Conjuntos de Distribuição Compactos

À medida que os sistemas elétricos se tornam mais compactos, o gerenciamento de calor se torna uma consideração de projeto cada vez mais importante. Dispositivos de proteção de circuitos, componentes de comutação, transformadores, fontes de alimentação e outros equipamentos podem gerar calor durante a operação. Quando vários dispositivos operam dentro de um volume restrito de gabinete, o calor acumulado pode aumentar a temperatura interna.

A temperatura excessiva pode afetar o desempenho dos componentes, a vida útil e a estabilidade de equipamentos eletrônicos sensíveis. O planejamento térmico deve, portanto, considerar a carga elétrica esperada, as perdas dos componentes, a temperatura ambiente, as dimensões do gabinete, a posição de montagem e os caminhos de dissipação de calor disponíveis.

As aberturas de ventilação podem ajudar a gerir o calor em ambientes adequados, mas também podem afetar a proteção contra poeira e umidade. Quando a protecção ambiental tiver de ser mantida, poderão ser necessárias abordagens alternativas de gestão térmica. O projeto apropriado depende dos componentes instalados e das condições operacionais, e não apenas do formato do gabinete.

Acesso à manutenção e eficiência operacional a longo prazo

Os requisitos de manutenção muitas vezes influenciam a seleção do gabinete tanto quanto o custo ou área ocupada pela instalação inicial. Os técnicos elétricos precisam identificar circuitos, inspecionar conexões, substituir componentes e investigar falhas sem obstruções desnecessárias. Um layout de gabinete acessível pode dar suporte a essas tarefas e reduzir o tempo gasto na localização de dispositivos individuais.

Etiquetas claras, cronogramas de circuito atualizados, diagramas de fiação e identificação consistente de terminais são importantes em instalações de todos os tamanhos. Estas práticas tornam-se particularmente valiosas em instalações onde os sistemas eléctricos são mantidos por diferentes equipas ou modificados ao longo de vários anos. A fiação interna organizada também ajuda os técnicos a compreender a relação entre as fontes de entrada, os dispositivos de proteção, os circuitos de controle e os equipamentos conectados.

OGabinete elétrico montado na parede de porta únicapode suportar acessos rotineiros onde sua posição e disposição interna permitem que a porta abra totalmente e o equipamento instalado seja alcançado com segurança. O planejamento da manutenção deve incluir espaço de trabalho suficiente, procedimentos de isolamento adequados e um layout que permita a inspeção sem perturbar a fiação não relacionada.

Normas e Verificação em Distribuição de Baixa Tensão

Os conjuntos de distribuição de baixa tensão estão sujeitos a requisitos técnicos e de segurança que variam de acordo com o uso pretendido, configuração e local de instalação. A série IEC 61439 aborda conjuntos de manobra e controle de baixa tensão, incluindo requisitos relacionados à construção, características técnicas e verificação. A IEC 61439-1 fornece regras gerais, enquanto outras partes abordam tipos de montagem e aplicações específicas.

Um invólucro vazio e uma montagem elétrica completa não são equivalentes do ponto de vista da conformidade. A conformidade depende da categoria de produto relevante, dos componentes instalados, do projeto de montagem e dos procedimentos de verificação aplicáveis. Não se deve presumir que um invólucro estabeleça conformidade para todo o sistema de distribuição apenas porque acomoda equipamentos elétricos.

A documentação do projeto, as classificações dos componentes, as considerações sobre o aumento de temperatura, as medidas de proteção e as instruções de instalação contribuem para uma montagem projetada adequadamente. Os códigos eléctricos locais e as especificações de projecto podem introduzir requisitos adicionais, particularmente em instalações industriais, edifícios públicos e infra-estruturas especializadas.

O papel contínuo dos gabinetes montados na parede

A distribuição de energia moderna combina equipamentos de fornecimento centralizados com conjuntos menores posicionados próximos às cargas e sistemas que atendem. Este arranjo pode melhorar a organização dos controles locais e dos circuitos de suporte, desde que cada instalação seja projetada de acordo com seus requisitos elétricos e ambiente operacional.

OGabinete elétrico montado na parede de porta únicapermanece relevante quando um invólucro compacto e acessível for apropriado para o equipamento pretendido. Seu papel é mais prático do que tecnológico: fornece uma estrutura física para organizar e proteger componentes elétricos selecionados dentro de uma arquitetura de distribuição maior.

À medida que a infraestrutura elétrica continua a se desenvolver, a seleção de gabinetes permanecerá ligada a diversas prioridades fundamentais de engenharia: uso eficiente do espaço, acesso seguro, proteção ambiental adequada, desempenho térmico, organização clara da fiação e facilidade de manutenção. Esses fatores ajudam a determinar se um formato de gabinete se adapta a uma instalação específica e com que eficiência o sistema elétrico completo pode ser operado durante sua vida útil.
