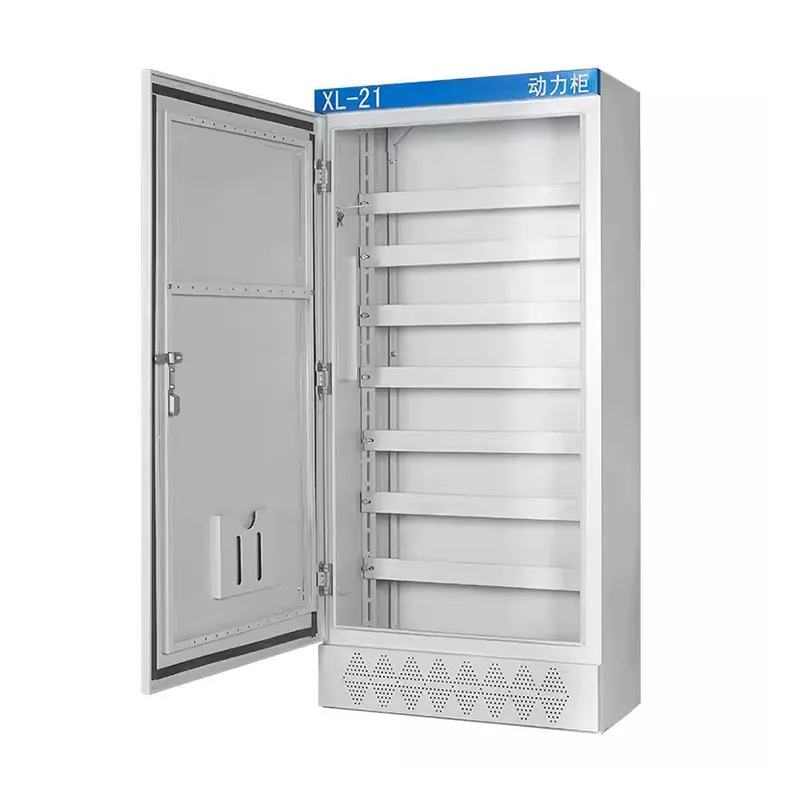

Gabinete de distribuição de energia de baixa tensão XL-21

O Gabinete de Distribuição de Energia de Baixa Tensão XL-21 é fornecido pela Shangming, um fabricante chinês. Temos capacidade de produção completa com capacidade de produção mensal de mais de 3.000 unidades. Apoiamos desenhos personalizados, aquisição de componentes e testes de fábrica. Você pode entrar em contato conosco a qualquer momento para começar a desenvolver uma solução.

Estrutura do Produto

O gabinete de distribuição de energia de baixa tensão XL-21 apresenta um projeto estrutural totalmente fechado, fixo e particionado verticalmente, priorizando simplicidade, confiabilidade e facilidade de manutenção.

1. Exterior do gabinete

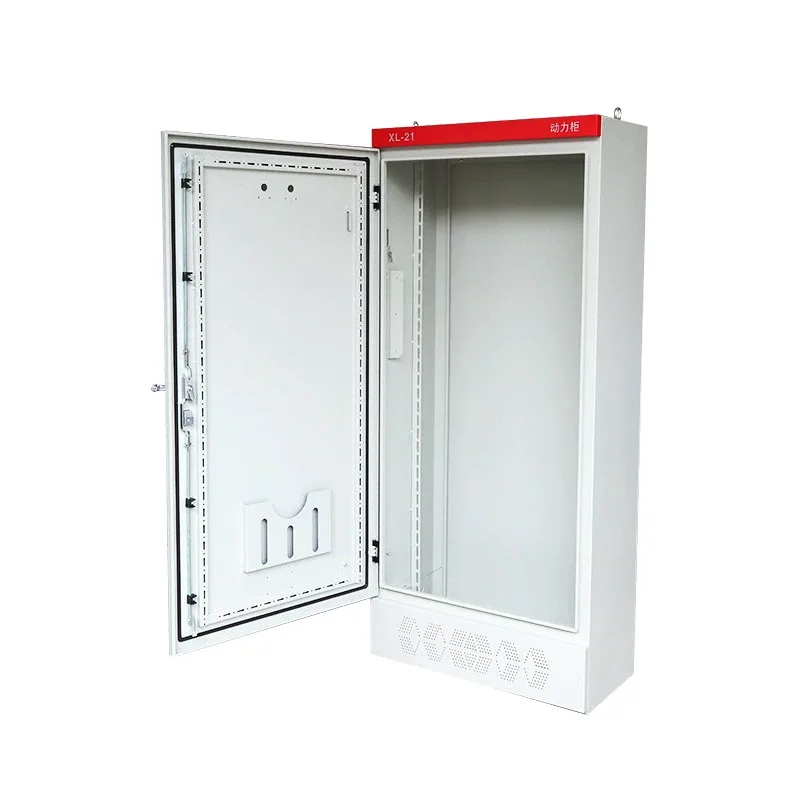

O gabinete XL-21 é construído em chapa de aço laminada a frio, dobrada e soldada, proporcionando rigidez suficiente para suportar disjuntores e barramentos pesados. A porta de proteção tem um design de abertura única com um ângulo de abertura superior a 110°. Tiras de vedação de poliuretano são colocadas ao redor das bordas da porta para melhorar o desempenho à prova de poeira.

As laterais internas apresentam perfis verticais com perfurações, facilitando o ajuste das vigas e placas de montagem de acordo com as dimensões dos componentes.

2. Layout Interno

Embora o XL-21 seja um espaço único e integrado, está dividido em várias áreas funcionais:

Área superior do barramento: O barramento de entrada principal está localizado na parte superior do gabinete, protegido com isoladores, e suporta a extensão horizontal ou vertical dos barramentos de cobre.

Área de Componentes Centrais: Esta é a área central, usada para instalar chaves seccionadoras, disjuntores, contatores, relés térmicos, etc.

Área de fiação inferior: Amplo espaço é fornecido na parte inferior para entrada de cabos e barramentos dedicados de neutro e aterramento estão incluídos.

3. Design de entrada/saída inferior e de cabo

A parte inferior do armário de distribuição possui um grande painel removível que pode ser personalizado com aberturas de acordo com a quantidade de cabos, podendo ser utilizado com bainhas de cabos.

Uma base de aço com canal de 50-100 mm de altura pode ser instalada para aumentar a altura do gabinete em relação ao solo, proporcionando proteção contra umidade e facilitando o manuseio da empilhadeira.

Vantagens do produto

1. Ampla aplicação

O Gabinete de Distribuição de Energia de Baixa Tensão XL-21 apresenta uma estrutura clássica de gabinete de distribuição de energia de baixa tensão. Sua tecnologia madura e alta padronização o tornaram amplamente utilizado em fábricas, projetos de construção e projetos municipais, com sua confiabilidade comprovada por um longo período.

2. Adequado para distribuição de carga de energia

Como fabricante profissional, Shangming projeta sistemas de fonte de alimentação para motores, bombas, ventiladores e outros equipamentos de energia. Os produtos têm excelente capacidade de transporte de corrente, podem operar continuamente e atender às demandas de aplicações de alta carga.

3. Robusto e durável

Vários materiais estão disponíveis, incluindo aço carbono, aço galvanizado e aço inoxidável. Independentemente do material utilizado, o design estrutural do gabinete garante resistência e resistência ao impacto suficientes, tornando-o adequado para uso a longo prazo em ambientes industriais.

4. Manutenção conveniente

Os componentes elétricos internos do gabinete de potência são organizados sistematicamente com circuitos claros. Possui uma única porta direita, com a alavanca de operação do interruptor de faca localizada na coluna superior direita na parte frontal do gabinete. Instrumentos de medição e fontes de alimentação de sinais são montados na porta, proporcionando exposição completa quando a porta está aberta para fácil inspeção e manutenção.

5. Forte compatibilidade

Nosso gabinete de distribuição de baixa tensão XL-21 pode ser configurado de forma flexível com componentes elétricos convencionais, como disjuntores, contatores e relés térmicos, adaptando-se a vários esquemas de controle e proteção para atender às necessidades de diferentes projetos.

6. Vantagem de custo

Comparado a estruturas complexas como armários de gavetas, o armário de distribuição XL-21 possui estrutura simples e custos de fabricação controláveis, tornando-o ideal para projetos com altas exigências de economia e estabilidade.

Quais são os requisitos do ambiente de instalação para o gabinete de distribuição XL-21?

Este gabinete de distribuição de energia de baixa tensão XL-21 é usado principalmente em sistemas de energia trifásicos de três fios e trifásicos de quatro fios com uma frequência CA de 50 Hz e uma tensão abaixo de 500 V para distribuição de energia e iluminação. Antes de iniciar seu projeto ou instalação real, você pode determinar o ambiente de instalação. Como fabricante, oferecemos as seguintes sugestões:

1. Temperatura ambiente

Temperatura normal de operação: -5℃ a +40℃;

Temperatura média durante 24 horas: não superior a +35℃;

Temperatura de armazenamento e transporte: -25℃ a +55℃ (curto prazo);

Observação: Se instalado em um ambiente de alta temperatura, será necessária ventilação aprimorada ou projeto de redução de capacidade.

2. Altitude

A altitude de instalação deve ser menor ou igual a 2.000 metros.

Acima de 2.000 metros, é necessária uma redução de classificação de acordo com os padrões.

3. Umidade relativa

Com uma temperatura ambiente de instalação de +40°C, a umidade relativa deve ser ≤ 50%.

Maior umidade é permitida em temperaturas mais baixas.

4. Local de instalação

O gabinete de energia XL-21 destina-se apenas a instalação interna.

É proibida a instalação em: áreas externas sem sombra, locais perigosos com gases explosivos ou poeira, ambientes altamente corrosivos ou áreas com muita poeira ou poeira condutiva.

5. Condições Mecânicas e de Vibração

O ambiente de instalação deve estar livre de vibrações ou impactos fortes. Frequência de vibração ≤ 10 Hz, aceleração ≤ 0,5g. A base de instalação deve ser estável, evitando compartilhar a mesma plataforma com grandes motores ou equipamentos de estampagem.

Após a instalação, o gabinete deve ser mantido basicamente na vertical, com inclinação vertical ≤ 5°, caso contrário afetará a vida útil do mecanismo de operação.

6. Espaço de ventilação e dissipação de calor

O acesso para manutenção deve ser fornecido na parte frontal e traseira do gabinete. A superfície operacional frontal deve ser ≥ 0,8 m, sendo recomendado 1,0 m. Se for necessária manutenção na parte traseira, será necessário ≥ 0,8 m. A parte superior do gabinete deve estar a pelo menos 0,5 m do teto. Quando vários gabinetes são dispostos lado a lado, não é necessário espaço entre eles; eles podem ser montados diretamente. No entanto, deve ser deixado espaço de ventilação em ambas as extremidades de toda a fileira.

7. Requisitos de Prevenção e Segurança contra Incêndios

A área de instalação deve ser uma estrutura não inflamável. Materiais inflamáveis ​​e explosivos não devem ser armazenados a menos de 1 metro do local de instalação.

O solo deve estar plano e seco. Recomenda-se construir uma fundação de concreto 100–200 mm acima do solo para evitar a entrada de água.

8. Ambiente Eletromagnético

O local de instalação deve estar longe de conversores de frequência de alta potência e equipamentos de alta frequência para evitar interferência com circuitos de controle secundários. Se existir forte interferência eletromagnética, recomenda-se usar cabos blindados para as linhas de controle e colocá-los em uma bandeja de cabos separada.
