Gabinete de caixa de distribuição multicircuito compacto

Shangming é um fabricante profissional de gabinetes compactos de caixas de distribuição multicircuitos, oferecendo vendas diretas da fábrica e fornecendo soluções personalizadas e serviço pós-venda abrangente. Este produto é adequado para ambientes com espaço de instalação limitado, apresentando tamanho compacto e layout de circuito interno de alta densidade, permitindo distribuição segura de energia multicircuito em áreas confinadas e eliminando a necessidade de múltiplas caixas externas de circuito único.

Principais vantagens

Se você deseja uma distribuição de energia miniaturizada, modular e inteligente para o seu projeto, as caixas de distribuição compactas de múltiplos circuitos são mais adequadas do que as tradicionais caixas de circuito único ou grandes gabinetes de distribuição.

1. Economia de espaço

As caixas de distribuição compactas apresentam um design fino, com uma profundidade padrão de apenas 70–100 mm, cabendo facilmente em divisórias leves, painéis traseiros de móveis, caixas de equipamentos ou eixos elétricos estreitos, ocupando espaço mínimo.

Em espaços confinados, a alta densidade do circuito, integrando de 8 a 24 disjuntores miniatura, economiza mais de 60% do espaço de instalação em comparação com a distribuição de múltiplas caixas de circuito único.

Se necessário, podemos personalizar configurações que suportam expansão paralela, permitindo combinações horizontais para formar unidades de distribuição de maior capacidade.

2. Segurança

Os gabinetes da caixa de distribuição da Shangming são feitos de metal de alta qualidade, com opções de aço galvanizado ou aço inoxidável 304, suprimindo efetivamente a propagação do fogo.

Cada circuito é equipado com proteção independente contra sobrecarga e curto-circuito, garantindo isolamento preciso de falhas.

Ampla cobertura de classificação de proteção IP:

Uso interno: IP20–IP40, protege contra contato com os dedos e objetos estranhos sólidos.

Uso em ambiente externo ou úmido: caixa de metal IP54, à prova de poeira e respingos, adequada para banheiros, varandas, caixas de equipamentos externos, etc.

3. Fácil instalação e manutenção

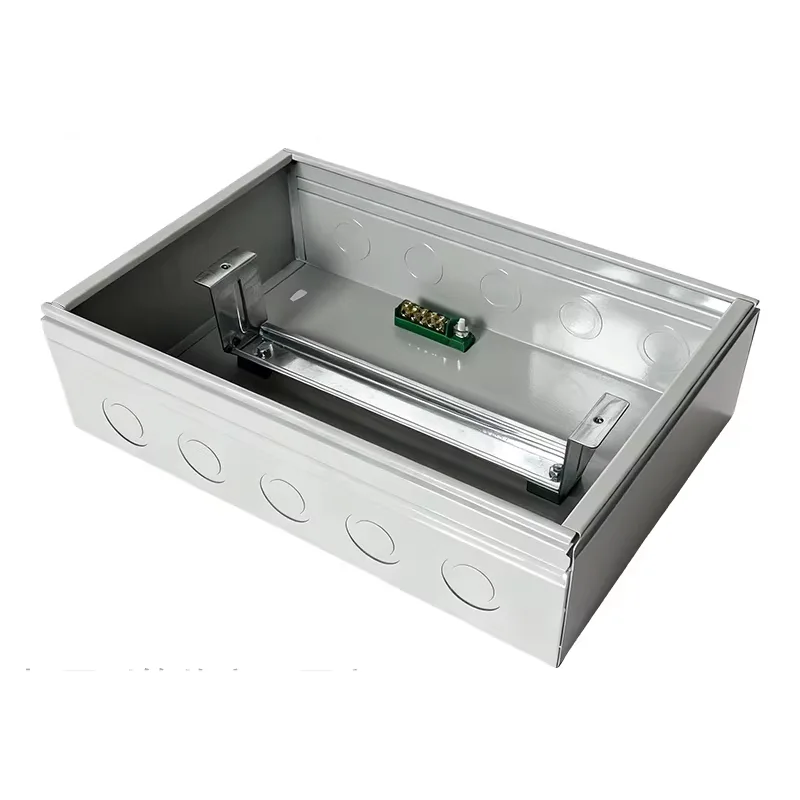

O gabinete compacto da caixa de distribuição multicircuito vem pré-instalado com trilhos DIN padronizados. Usamos disjuntores de marcas convencionais (Schneider Electric, ABB, etc.) para montagem direta, eliminando a necessidade de furações ou parafusos.

Furos vazados de Φ20/25 mm são fornecidos na parte superior, inferior e traseira para entrada e saída de cabos multidirecionais, acomodando diferentes caminhos de fiação.

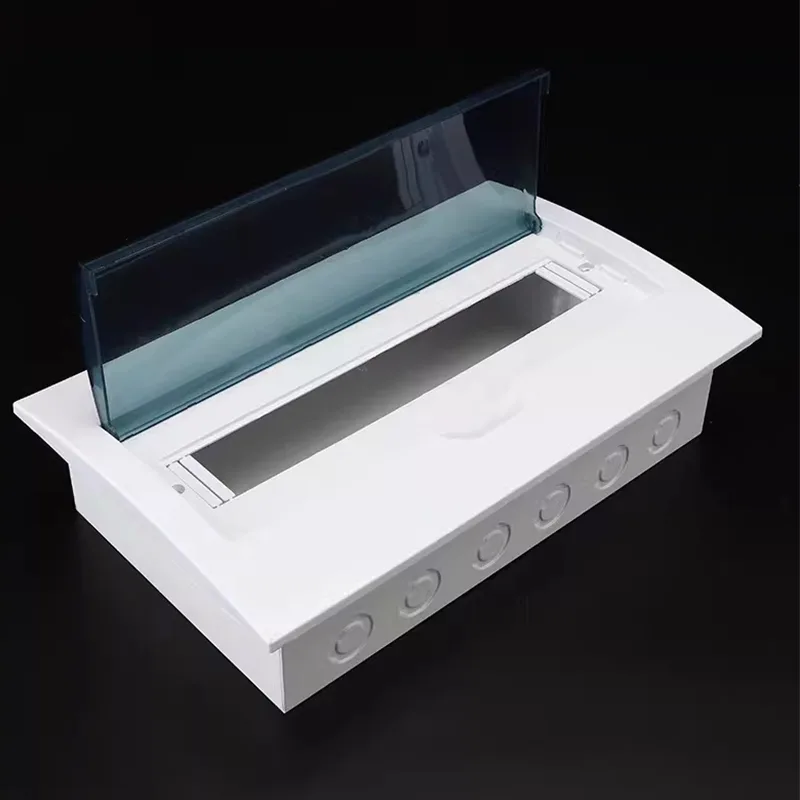

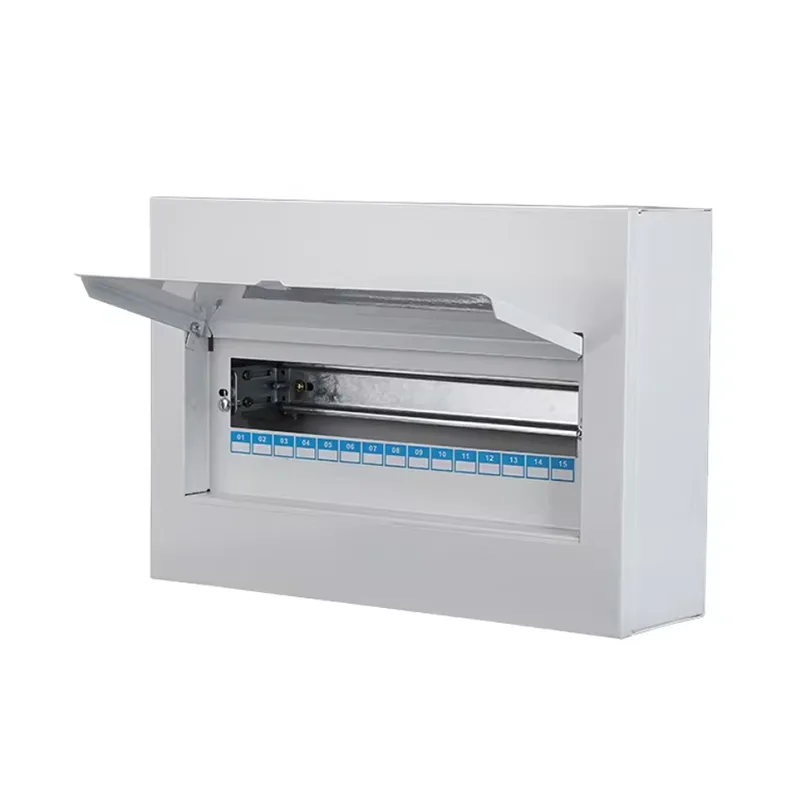

A porta usa um design de encaixe ou dobradiça, permitindo a abertura com uma mão. As áreas de identificação de circuitos são fornecidas na parte interna da porta ou painel, suportando anotações impressas ou manuscritas.

4. Personalização total disponível

Materiais Disponíveis: Ferro, chapa galvanizada, aço inox 201, aço inox 304.

Suporte de tamanho fora do padrão: Oferecemos personalização total de largura, altura e profundidade para combinar com aberturas de equipamentos especiais ou espessuras de parede de edifícios.

Módulos funcionais: Podem ser pré-instalados protetores contra surtos, medidores inteligentes, módulos de controle remoto, tomadas USB, etc.

Personalização da aparência: Suporta pulverização de cores RAL, acabamento em aço inoxidável escovado e serigrafia de logotipo, integrando-se a estilos de design de interiores sofisticados.

Como determinar o número necessário de circuitos?

Você pode se deparar com essa dúvida durante o processo de seleção. Shangming fornece um método de três etapas para avaliação inicial.

1. Divida os Circuitos por Área Funcional

Este é o método estatístico mais básico. Uma configuração moderna padrão normalmente recomenda separar dispositivos de alta potência de circuitos elétricos gerais:

● Circuitos de Iluminação: Recomenda-se pelo menos 1-2 circuitos, controlados por área para evitar um curto-circuito numa área causando escuridão em toda a casa.

● Tomadas Gerais: Alocadas de acordo com o número de salas, normalmente um circuito para cada 3-5 salas.

● Circuitos Dedicados de Alta Potência: Isto é crucial. Ar condicionado, esquentadores, fornos, máquinas de lavar louça, secadores, etc., com potência ≥1,5kW, devem ocupar cada um um circuito independente.

● Cozinha e Banheiro: Devido ao ambiente úmido e aos eletrodomésticos concentrados, recomenda-se a instalação de um circuito de corrente residual (RCD) separado.

2. Calcule a largura do módulo

Usamos "Way" ou "Module" para medir a capacidade.

1 Módulo = 18 mm (ou seja, a largura de um disjuntor MCB unipolar).

RCCB/RCBO: Normalmente ocupa 2 módulos, ou seja, 36mm.

Chave Principal: Normalmente ocupa de 2 a 4 módulos.

Fórmula de cálculo: Total de Módulos Necessários = (Número de Chaves Monopolares x 1) + (Número de Disjuntores Bipolares/Corrente Residual x 2) + (Chave Principal x 2/4)

3. Princípio de reserva de 20%

Nunca encha completamente a caixa de distribuição; deixar espaço para expansão futura é um padrão da indústria. Então, por que sair do espaço?

Expansão Futura: Ao adicionar vigilância, sistemas domésticos inteligentes ou novos aparelhos no futuro, você não precisará substituir a caixa inteira.

Espaço de Dissipação de Calor: Em uma caixa multicircuito compacta, o espaço reservado auxilia na convecção do ar, reduzindo o risco de disparo dos disjuntores devido ao superaquecimento.

Recomendação: Se você calcula que precisa de 10 circuitos, escolha uma caixa de 12 circuitos; se você calcular que precisa de 18 circuitos, escolha uma caixa de 24 circuitos.

Tabela de referência de cenário típico

Shangming Electric oferece suporte à seleção precisa do modelo. Oferecemos:

Consulta gratuita de layout de circuito: Envie-nos sua lista de equipamentos e recomendaremos modelos de gabinete adequados.

Múltiplas combinações modulares: Os tamanhos padrão incluem 12, 18, 24 e 36 módulos; a personalização não padrão também é suportada.

Opção de trilho DIN + disjuntor pré-instalado: Pré-montado de acordo com seu plano de circuito, pronto para uso na chegada.
