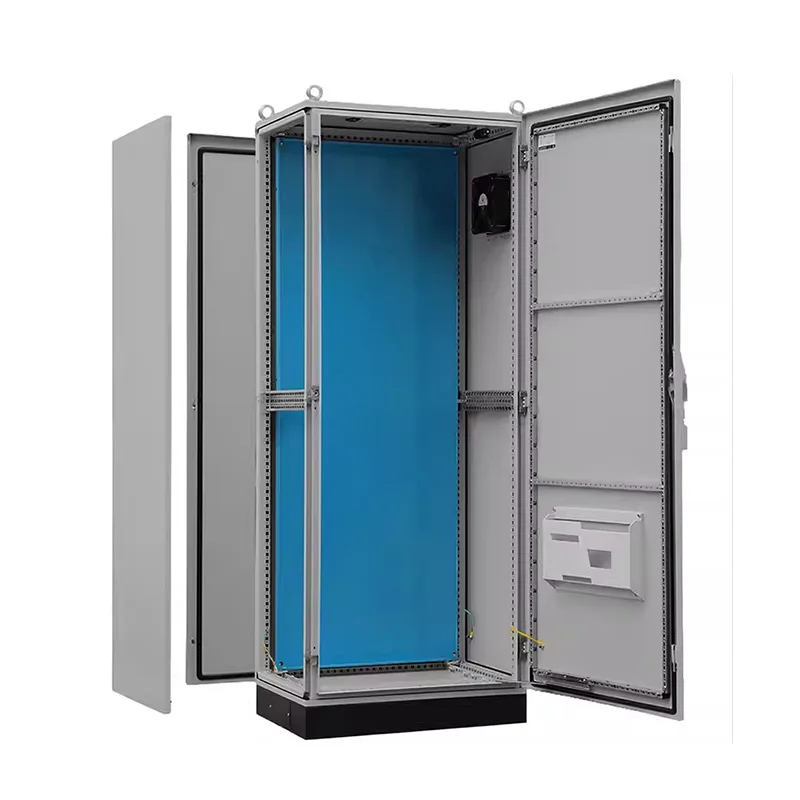

Gabinete de distribuição de energia com perfil de nove dobras PS

O gabinete de distribuição de energia PS Nine-Fold Profile é removível e fácil de conectar. Se o seu projeto requer um sistema complexo e grande de vários gabinetes, você pode entrar em contato com a Shangming e deixar-nos ser seu fornecedor de vendas diretas. Apoiamos a personalização fora do padrão.

Parâmetros Técnicos

Especificações de pedido

Vantagens do produto

O gabinete de distribuição de energia de perfil PS Nine-Fold possui alta resistência e alta confiabilidade, e a expansão não requer modificação do gabinete. Oferece uma vida útil superior a 15 anos. Além disso, os produtos Shangming oferecem outras vantagens, tornando-os uma escolha adequada.

I. Vantagens Estruturais

A coluna do gabinete PS sofre nove dobras CNC de precisão, formando uma seção fechada multirreforçada. Isso aumenta a rigidez à flexão e à torção em mais de 40% em comparação com um projeto de curvatura quíntupla, permitindo que ele suporte disjuntores de estrutura para serviço pesado, transformadores do tipo seco e conversores de frequência de alta potência.

Esse recurso torna nossos produtos adequados para ambientes de alta vibração, como construção naval, mineração e transporte ferroviário, eliminando o risco de trincas por fadiga da solda.

Com 3-4 superfícies de montagem (frente, traseira e laterais internas), todas pré-perfuradas com furos de padrão internacional de 25 mm, ele suporta trilhos DIN, backplanes PLC e módulos de potência em qualquer altura e em qualquer superfície, permitindo layout flexível e cabeamento modular tridimensional.

II. Vantagens Funcionais

Em resumo, o gabinete de distribuição PS integra funções de alimentação, controle e monitoramento, combinando linhas principais de entrada e ramais de distribuição de energia, circuitos de controle de motor e unidades inteligentes, eliminando a necessidade de uma caixa de controle separada.

Para futuras capacidades de expansão inteligente, reservamos interfaces e posições de instalação suficientes, suportando monitoramento remoto e permitindo futuras expansões e paralelismo conforme necessário.

O design do painel de partição metálica suprime efetivamente o impacto de fontes de interferência, como conversores de frequência, nos sinais de controle.

III. Vantagens de eficiência

Como fabricante profissional na China, a Shangming oferece personalização rápida e resposta flexível. Apoiamos pedidos a partir de uma unidade; tamanhos, materiais e níveis de proteção não padronizados podem ser configurados conforme necessário. Durante a especificação da solução e o processo de produção, forneceremos amostras para sua confirmação para evitar retrabalho no local

A interface padronizada de 25 mm é compatível com marcas convencionais como Schneider Electric e ABB; os orifícios de entrada e saída de cabos são compatíveis com prensa-cabos de padrão internacional, garantindo instalação e paralelismo eficientes.

Na instalação real, o gabinete PS utiliza todas as conexões aparafusadas, eliminando a necessidade de soldagem. A montagem no local é rápida, vários gabinetes podem ser emendados perfeitamente e a conexão do barramento é conveniente, reduzindo o período de construção em 30%.

Como personalizar um gabinete de distribuição para suas necessidades?

Shangming tem sua própria fábrica e pode fornecer gabinetes de distribuição dobráveis ​​​​PS 90% em vários tamanhos. Também oferecemos suporte à personalização fora do padrão. Forneceremos a você uma análise pré-venda abrangente e especificações de soluções. Você também pode considerar se sua solução é adequada para seu projeto com base nas seguintes sugestões:

Etapa 1: Definir os Requisitos Básicos

Cenários de aplicação: Para controle de bomba de água? Combinador de energia fotovoltaica? Linha de produção? Centro de dados? Estação de bombeamento externa?

Parâmetros Elétricos: Qual é a tensão do sistema (220V/380V/480V)? Corrente de entrada principal? Número de circuitos? Inclui cargas do motor?

Funções de controle: É necessário partida/parada automática, monitoramento remoto, ligação BA ou controle PLC?

Ambiente de instalação: interno/externo? Faixa de temperatura/umidade? Existe corrosão, poeira ou vibração?

Requisitos de proteção: Qual nível de proteção é necessário? É necessário material de aço inoxidável?

Padrões de Certificação: Quais padrões devem ser atendidos?

Observação: fornecer desenhos, fotos existentes ou estudos de caso de projetos semelhantes melhorará nossa eficiência de comunicação.

Etapa 2: Escolhendo a plataforma de gabinete certa

Diferentes tipos de gabinetes básicos atendem a diferentes necessidades. Se necessitar de potência e controlo integrados, recomendamos o armário de distribuição dobrável PS 90%.

Outras necessidades básicas? Contate-nos agora!

Etapa 3: confirmação da solução

Shangming fornece suporte técnico gratuito, incluindo projeto de esquema elétrico, divisão de circuito razoável recomendada, confirmação de estrutura 3D, confirmação de amostra e integração de função inteligente real para uso e expansão futuros.

Após a confirmação da amostra, organizaremos a produção em massa. Com mais de 5 linhas de produção automatizadas, nossa capacidade mensal chega a mais de 3.000 unidades. Os produtos personalizados podem ser entregues dentro de 20 a 30 dias e os pedidos urgentes serão respondidos dentro de 72 horas.

Perguntas frequentes

P: O que é um perfil nove vezes? Como é melhor do que um perfil normal?

R: Um perfil nove vezes é feito dobrando com precisão uma única placa de aço nove vezes na estrutura do gabinete.

Em comparação com perfis quádruplos ou quíntuplos, a estrutura nove vezes oferece resistência à flexão e à torção significativamente mais forte, com um único gabinete capaz de suportar uma carga estática de 800kg-1000kg. O perfil é coberto por furos de montagem espaçados de 25mm, permitindo a instalação de diversos acessórios sem furação no local.

P: Os gabinetes PS podem ser combinados indefinidamente? Como a vedação é garantida?

R: Sim. Os gabinetes PS podem ser combinados horizontalmente removendo os painéis laterais e usando conectores de combinação especializados.

Para garantir a classificação de proteção, uma faixa de vedação de combinação dedicada deve ser usada nas juntas da estrutura ao combinar gabinetes para garantir que a classificação de proteção permaneça em IP55 após a combinação.

P: Por que a classificação de proteção do seu gabinete PS é IP55 em vez de IP66?

R: Como o gabinete PS possui estrutura de montagem modular, tanto os painéis laterais quanto os superiores são removíveis, resultando em mais costuras.

IP55 é suficiente para resistir a poeira e respingos de água de qualquer direção, adequado para 95% dos ambientes industriais.

Se o seu ambiente exigir lavagem frequente com água de alta pressão, ou seja, exigir uma classificação de proteção IP66, recomendamos a escolha do gabinete quíntuplo ES integralmente soldado.
