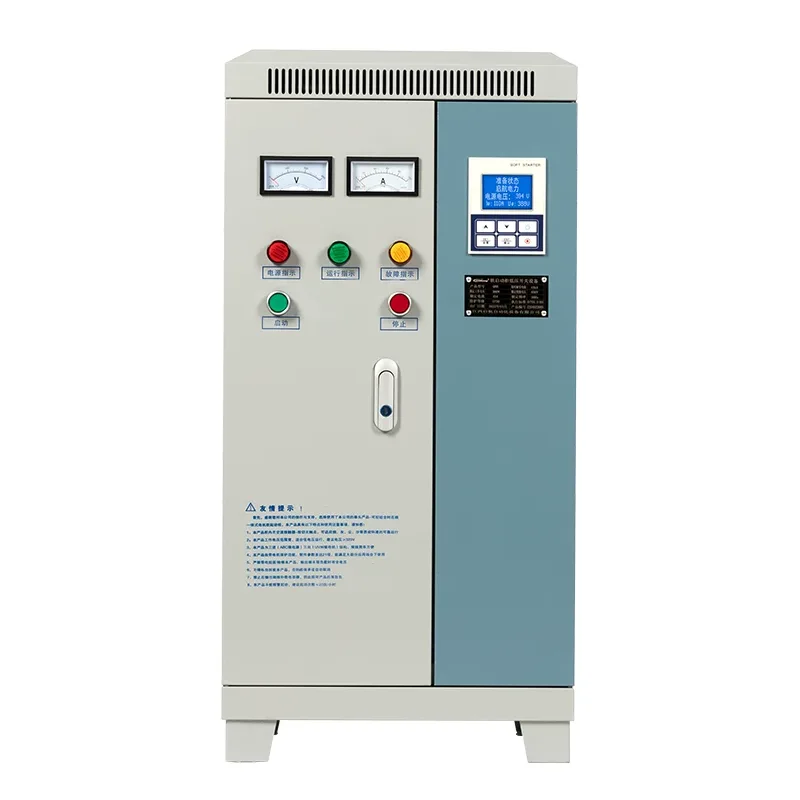

Gabinete de distribuição de energia para partida suave de baixa tensão

Shangming é um fabricante e fornecedor de gabinetes de distribuição de energia para partidas suaves de baixa tensão da China. Este equipamento de alto desempenho e alta qualidade não apenas executa funções convencionais de distribuição de energia, mas também controla a corrente e o torque de partida do motor por meio da tecnologia de partida suave, reduzindo choques elétricos e mecânicos.

Por que é necessário um gabinete de distribuição de soft starter de baixa tensão?

A partida tradicional com tensão total apresenta dois problemas principais:

Surto de corrente: A corrente de partida pode atingir de 5 a 7 vezes a corrente nominal, causando facilmente uma queda repentina na tensão da rede, afetando outros equipamentos na mesma linha e até mesmo causando o disparo falso dos disjuntores.

Desgaste mecânico: O enorme torque instantâneo pode exercer um enorme impacto nos eixos do motor, nas correias, nos redutores ou nas tubulações da bomba de água, encurtando a vida útil do equipamento.

No entanto, se você escolher nosso gabinete de distribuição de soft starter de baixa tensão, poderá controlar a tensão através de tiristores, permitindo que o motor suba suavemente da tensão zero até a tensão nominal. A corrente de partida é normalmente limitada a cerca de 2 a 3 vezes a corrente nominal.

Princípio de funcionamento

Durante a fase de partida, o Gabinete de Distribuição de Energia da Soft Starter de Baixa Tensão altera o ângulo de condução dos tiristores, aumentando gradativamente a tensão aplicada ao motor, permitindo uma partida suave.

Após a partida, o contator de bypass é acionado e o soft starter entra em estado de repouso. Ao parar, ele também controla a tensão para diminuir gradativamente, evitando efeitos de golpe de aríete causados ​​por desligamento repentino.

Se um soft starter não for usado e um motor tradicional for usado, o aumento repentino na corrente durante a partida pode levar a vários problemas, como queda de tensão, impacto no equipamento, flutuações na rede e desgaste mecânico.

Parâmetros Técnicos

Cenários de aplicação

Os gabinetes de distribuição de soft starter de baixa tensão são ideais para aplicações com grande potência de motor, sensíveis a choques de partida e onde há requisitos de vida útil do equipamento e estabilidade da rede elétrica. Também fornecemos este produto a clientes em diversos setores.

Etapas de instalação e comissionamento inicial

Antes da instalação, certifique-se de que a sala de distribuição tenha espaço suficiente para acomodar o Gabinete de Distribuição de Energia da Soft Starter de Baixa Tensão, com passagem de operação (largura recomendada ≥ 1,2m). A área de instalação deve ter piso nivelado e o aço do canal de fundação deve ser soldado e aterrado com segurança.

Durante a instalação, confirme se a entrada/saída do cabo é de baixo para dentro/de baixo para fora ou de cima para dentro/de cima para fora e planeje a calha de cabos ou a bandeja de cabos com antecedência. Para gabinetes de soft starter >110kW, é necessário um dispositivo de resfriamento com ar forçado.

Durante o comissionamento inicial, reconfirme se o gabinete não está danificado, se a pintura está intacta e se as marcações estão claras.

Em seguida, verifique as conexões elétricas, verificando cada fiação do circuito primário para garantir que não haja conexões soltas ou incorretas.

Também é necessário um teste de intertravamento de cinco provas, verificando a operação normal de cada ponto de intertravamento. Simule curtos-circuitos e sobrecargas utilizando o dispositivo de proteção integrado para verificar a precisão das ações de proteção.

Caso exista um sistema secundário, verifique o funcionamento normal do RS485 ou de outras interfaces de comunicação.

Finalmente, realize vários testes de inicialização em condições sem carga, ajustando os parâmetros de inicialização para configurações ideais.
