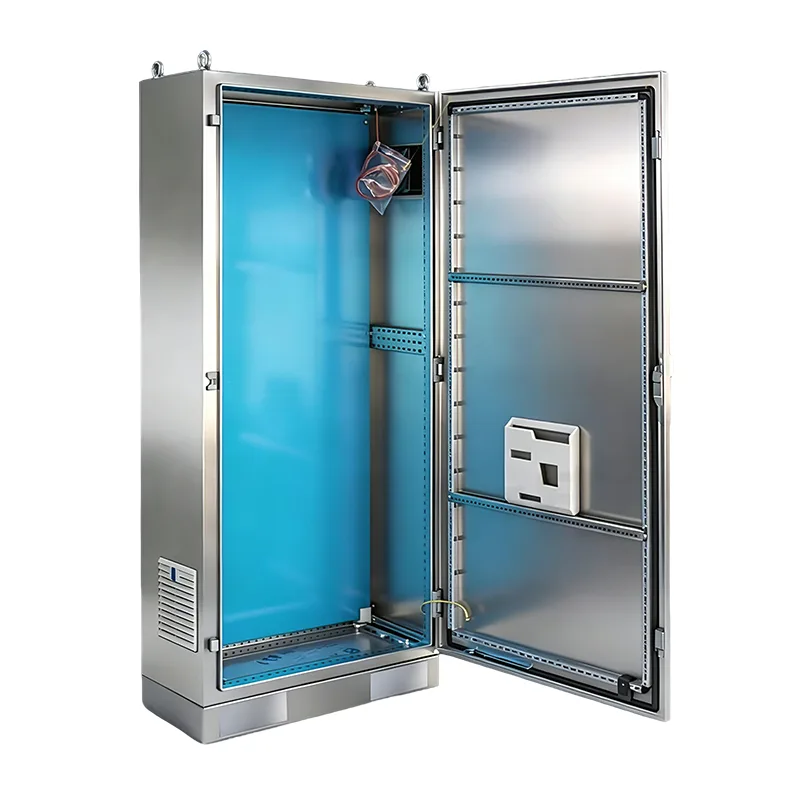

Armário de controle independente de aço inoxidável ES

Os gabinetes de controle independentes de aço inoxidável ES são adequados para uso em ambientes agressivos. Como fábrica profissional, a Shangming utiliza aço inoxidável para fabricar esses gabinetes, que podem ser instalados de forma independente no chão. Eles são adequados para alta umidade, forte corrosão, poeira, ambientes externos ou ambientes com altos requisitos de higiene. Eles são mais eficazes para o controle da automação industrial do que simplesmente para a distribuição de energia.

Enviar consulta

Descrição do produto

Escolher a Shangming como seu fornecedor significa escolher gabinetes de controle autônomos de aço inoxidável ES confiáveis - de alto desempenho, fáceis de manter e com longa vida útil. Temos certificação ISO 9001 e possuímos CE, CQC e outras certificações de produtos relevantes, fornecendo soluções completas de gabinete de distribuição de energia.

Recursos do produto

1. Estrutura Integrada

Ao contrário dos gabinetes modulares, o gabinete de controle de piso em aço inoxidável ES utiliza um processo de soldagem integrado nos cinco lados. Os painéis laterais, o painel superior e o painel inferior são continuamente soldados entre si para formar uma caixa de aço resistente, capaz de suportar impactos físicos e cargas estáticas de componentes pesados.

Além disso, o meticuloso processo de soldagem na fábrica de Shangming reduz as costuras, evitando a infiltração de poeira e umidade.

2. Resistência à corrosão

Dependendo de suas necessidades específicas, o gabinete ES oferece uma escolha de materiais, com aço inoxidável SUS304 de alta qualidade como padrão, adequado para ambientes com ácidos fortes, álcalis ou alta névoa salina.

O tratamento de superfície é um acabamento escovado fino, proporcionando um visual premium e evitando o acúmulo de sujeira.

3. Alta classificação de proteção

O produto possui uma classificação de proteção IP55. O painel interno da porta utiliza tecnologia de distribuição automática CNC, e a tira de vedação de poliuretano se ajusta perfeitamente às bordas do gabinete, mantendo a elasticidade mesmo após abertura e fechamento prolongados, garantindo uma vedação eficaz a longo prazo.

Diferença entre gabinetes ES e gabinetes PS

	Armário de controle independente de aço inoxidável ES	Armário de distribuição combinado PS
Objetivo principal	Resistente a ambientes externos agressivos, resistente à corrosão, à prova d'água, à prova de poeira e resistente a UV.	Integrando a lógica funcional interna, distribuição de energia + controle + monitoramento são integrados.
Materiais e Estrutura	Aço inoxidável 304, totalmente soldado Alta classificação de vedação IP54-IP66 instalação independente e montada no chão	Chapa de aço laminada a frio, chapa galvanizada, aço inoxidável 304 IP30-IP54 (interno) Pode ser montado na parede ou no chão
Cenários típicos de aplicação	Beira-mar/Navio/Fábrica Química Salas Limpas Alimentares e Farmacêuticas Estações de bombeamento ao ar livre, centrais fotovoltaicas Áreas que requerem lavagem com água de alta pressão	Sistema de Automação Predial (BA) Estação de controle de linha de produção pequena na fábrica Sala de equipamentos no porão Unidade de automação que requer PLC + distribuição de energia integrada
Foco na configuração interna	Plataforma de montagem universal: trilho DIN, placa traseira, barra de aterramento	Sistema de controle pré-integrado: Inclui circuitos completos como disjuntores, contatores, CLPs, relés e módulos de comunicação.
Nível de proteção	IP54/IP65/IP66	IP30-IP54

Parâmetros Técnicos

Material	SUS304 (outros modelos de materiais são opcionais)
Tratamento de superfície	Trefilagem, versão de instalação galvanizada
Nível de proteção	IP55 (pressione GB4205-1993)
Configuração padrão	Porta frontal, painel traseiro, painel de instalação, armário de painel lateral, porta fechadura, tira de vedação
Espessura da chapa de aço	Estrutura: perfil de cinco dobras de 1,5 mm Painel da porta: 2,0 mm Painel traseiro: 1,5 mm Placa de instalação: 2,5 mm

Tabela de tamanhos e especificações

Especificações e dimensões			Largura								Altura								Profundidade						Instalação quadro
Largura	Altura	Profundidade	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Recomendações de seleção

Se o seu projeto atual possui as seguintes características, Shangming recomenda escolher o gabinete modular PS:

Expansão necessária: O projeto pode exigir gabinetes adicionais no futuro, permitindo a expansão do sistema através da fusão de gabinetes.

Instalação complexa: O gabinete requer a instalação de vários CLPs, conversores de frequência e bandejas de cabos, necessitando de um layout abrangente usando furos de 25 mm.

Sistema de Alta Corrente: Requer a instalação de um sistema de barramento de cobre resistente abrangendo vários gabinetes.

Se as condições acima não forem atendidas, mas os seguintes requisitos forem atendidos, você poderá escolher o gabinete de aço inoxidável ES:

Controle Independente de Unidade Única: O equipamento opera de forma independente e não precisa ser mesclado com outros gabinetes.

Ambientes adversos ou altos requisitos de higiene: Instalados em oficinas de processamento de alimentos que exigem lavagem com água de alta pressão ou fábricas de produtos químicos cheias de corrosão ácida e alcalina.

Altos requisitos de vedação: Altos requisitos de resistência à poeira e água.

Foco na relação custo-benefício: Quando a fusão de gabinetes não é necessária, os gabinetes ES são geralmente mais simples em estrutura e mais econômicos do que os gabinetes PS do mesmo material.
