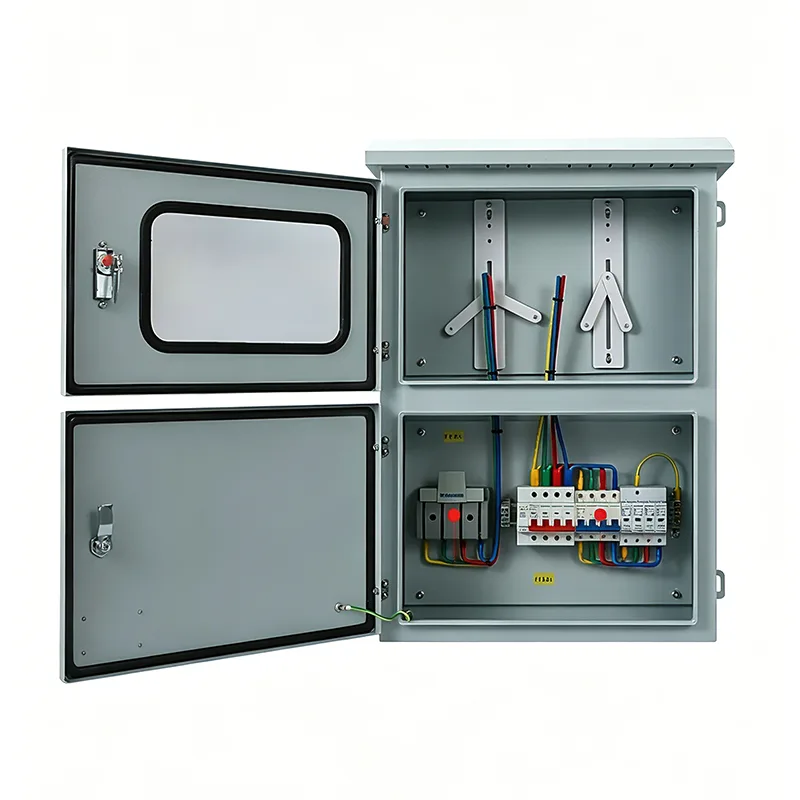

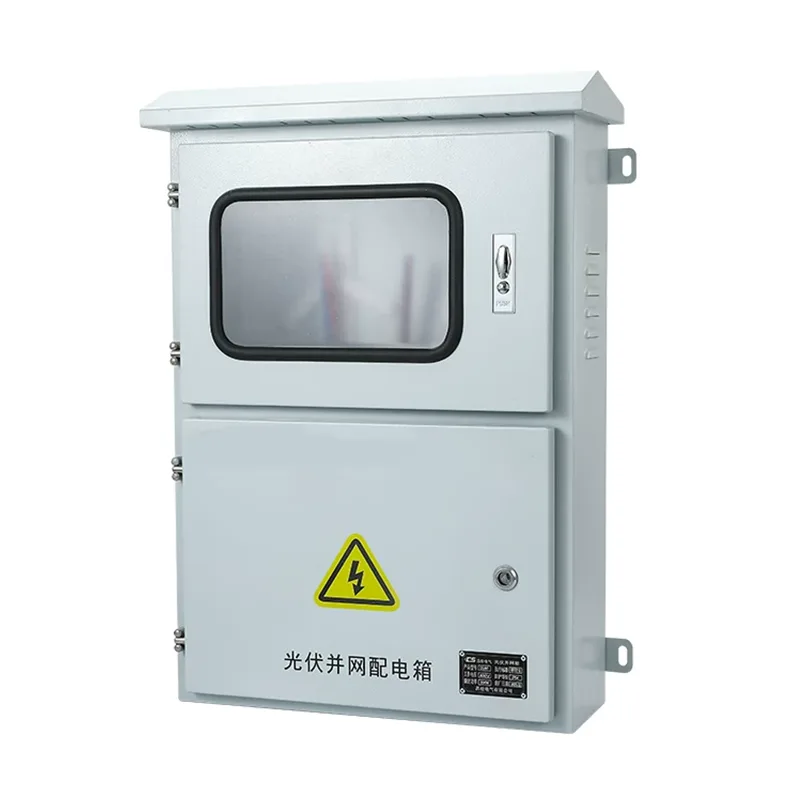

Caixa de junção externa fotovoltaica conectada à rede

Caixas de junção externas fotovoltaicas conectadas à rede são usadas entre o lado CC de um sistema de geração de energia fotovoltaica e o inversor. Se você deseja personalizar este produto a um preço competitivo, você pode escolher Shangming e nós nos tornaremos seu fornecedor confiável.

Funções principais

A caixa de junção externa fotovoltaica conectada à rede integra proteção, isolamento e monitoramento. Oferecemos suporte a números de circuitos personalizados, componentes de marca e funções inteligentes. Para soluções de configuração específicas e cotações, entre em contato conosco.

1. Barramento de String e Distribuição de Corrente

As usinas fotovoltaicas consistem em vários painéis solares conectados em série. A caixa de junção conectada à rede serve como mecanismo de proteção convergente e de desvio.

Função convergente: Reúne a energia CC de vários strings em um único barramento para saída ao inversor, simplificando a fiação e economizando nos custos de cabos CC.

Proteção de desvio: Cada entrada está equipada com um fusível CC independente. Quando ocorre um curto-circuito em uma string, a falta fica confinada a esse ramal, sem afetar a geração normal de energia das outras strings.

2. Proteção contra raios e surtos

Como os painéis fotovoltaicos são instalados em telhados abertos ou no solo, eles são altamente suscetíveis a quedas de raios. O protetor contra surtos integrado dentro da caixa de junção pode detectar altas tensões instantâneas na linha e descarregar a sobretensão para o solo em nanossegundos.

Serve como primeira linha de defesa diante do inversor, evitando descargas atmosféricas induzidas que podem danificar os componentes eletrônicos do inversor.

3. Isolamento de segurança e desconexão física

O gabinete está equipado com uma chave seccionadora ou disjuntor de alta tensão CC. Quando for necessária manutenção no inversor ou equipamento a jusante, desconectar manualmente a caixa de junção garante que o lado da manutenção esteja completamente desenergizado, protegendo a segurança do pessoal.

O gabinete conectado à rede da Shangming é de alto desempenho e confiável, permitindo a interrupção segura da corrente enquanto o sistema está funcionando, evitando a geração de arcos perigosos que podem causar incêndio.

4. Proteção de carregamento reverso

De manhã, à noite ou em dias nublados, a tensão de saída de diferentes strings pode ser diferente. Sem proteção, strings com tensão mais alta podem fluir corrente de volta para strings com tensão mais baixa.

Estão disponíveis diodos de carga reversa opcionais, garantindo que a corrente flua apenas unidirecionalmente para o inversor, evitando superaquecimento localizado ou até mesmo incêndio causado por corrente reversa.

5. Proteção Ambiental e Monitoramento de Condições

Como este produto deve ser instalado ao ar livre, o gabinete possui uma classificação de proteção IP65/IP66 para evitar a corrosão da água da chuva e o envelhecimento UV. Os componentes internos de precisão operam de forma confiável durante toda a vida útil de 25 anos da usina.

A função opcional de monitoramento inteligente monitora a corrente, a tensão e a temperatura interna de cada string em tempo real e emite alarmes imediatos em caso de geração anormal de energia.

Por que as caixas de junção conectadas à rede fotovoltaica devem ser à prova d'água para uso externo?

Os sistemas fotovoltaicos são normalmente instalados em telhados ou em campos abertos, e as caixas de junção conectadas à rede devem suportar os seguintes desafios severos:

Variações extremas de temperatura: As temperaturas no verão podem atingir mais de 70°C, enquanto as temperaturas no inverno podem cair para -30°C.

Radiação UV: A exposição prolongada à luz solar ao ar livre requer estabilidade UV; caso contrário, eles estão sujeitos ao envelhecimento.

Umidade e condensação: Devem ser à prova de chuva e dotados de válvula de respiro para drenar a condensação interna e evitar a umidade dos componentes elétricos.

Portanto, para uso normal e para evitar manutenções frequentes durante a operação, mantendo desempenho estável e vida útil, um design à prova d'água para ambientes externos é essencial.

Cenários de aplicativos e recomendações de configuração

As caixas de junção fotovoltaicas externas conectadas à rede da Shangming podem ser usadas em toda a cadeia da indústria fotovoltaica, desde telhados residenciais até usinas de energia montadas no solo em grande escala. Forneceremos recomendações de configuração com base em cenários comuns.

1. Sistemas Fotovoltaicos Distribuídos Residenciais

Este tipo de utilização é muito comum, geralmente instalado em telhados ou paredes de moradias ou casas de construção própria em meio rural. Ele coleta vários painéis fotovoltaicos de diferentes orientações no telhado e fornece proteção básica contra raios.

Recomendações de configuração: A caixa deve ter uma aparência limpa e tamanho pequeno, entradas de 1 a 4 strings e ser equipada com monitoramento de proteção contra incêndio altamente sensível.

2. Centrais elétricas industriais e comerciais em telhados

Neste caso, a caixa conectada à rede é instalada em telhados planos de oficinas de fábricas, armazéns logísticos ou grandes shopping centers. Para capacidade de geração de energia de médio porte, ele pré-combina dezenas de strings fotovoltaicas antes de entrarem em um inversor de string.

Recomendações de configuração: A caixa precisa de alta resistência à corrosão, 8 a 16 entradas de string e geralmente inclui um módulo de comunicação inteligente para facilitar ao pessoal de manutenção a visualização da corrente de cada ramal na sala de monitoramento.

3. Centrais elétricas terrestres de grande escala e desertos solares

As caixas de coleta distribuídas em desertos, montanhas ou grandes espaços abertos são chamadas de caixas combinadoras. Como dispositivos combinadores primários, eles coletam a corrente de milhares de painéis solares e a transmitem para um inversor centralizado.

Recomendação de configuração: IP66, dedicado a sistemas de alta tensão de 1500V, equipado com diodos anti-reversos e funções precisas de monitoramento de strings, e com válvulas ativas de resfriamento/respiração.

4. Cenários de aplicação solar + transfronteiriça

Carports Solares: Fornecem energia para estações de carregamento de veículos elétricos. A caixa de junção é instalada nos pilares da garagem para proteger as estações de carregamento a jusante contra surtos solares.

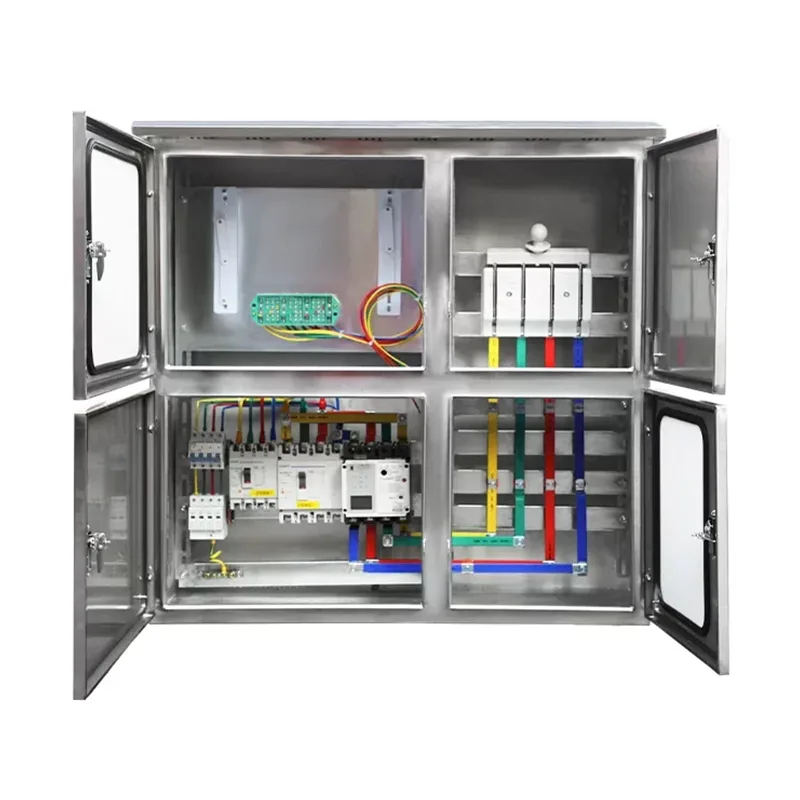

Sistemas Complementares Solar Agrícola e Solar Pesqueiro: Instalados em suportes acima de terras agrícolas ou viveiros de peixes. Existem requisitos especiais para resistência à umidade e resistência à corrosão ácida/alcalina; aço inoxidável é recomendado.

Por que nos escolher?

Shangming é originário de Yueqing, Wenzhou, China, uma região conhecida como a "Capital Elétrica da China". Aproveitando a cadeia industrial bem desenvolvida do cluster da indústria elétrica de Yueqing, estabelecemos um sistema rigoroso e eficiente de produção e controle de qualidade. Nosso portfólio de produtos abrange mais de 200 séries e mais de 6.000 modelos, em conformidade com os principais padrões elétricos globais.

A escolha de nossos conjuntos completos inteligentes de equipamentos integra funções de detecção IoT e monitoramento remoto, permitindo o monitoramento em tempo real de parâmetros como temperatura, umidade e corrente. Isso garante operação estável e fonte de alimentação segura.
