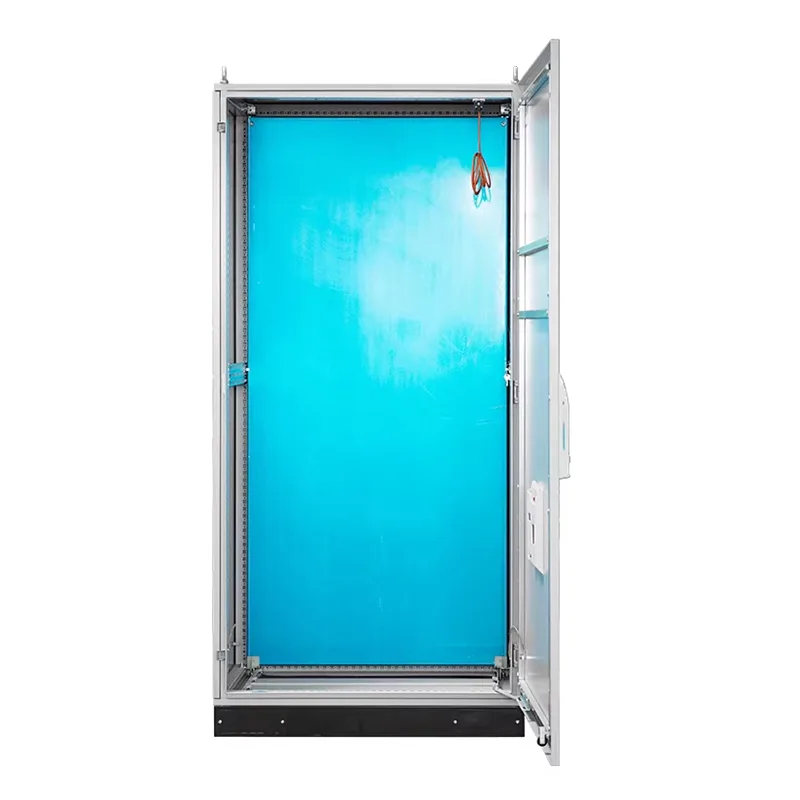

Armário de distribuição combinado PS

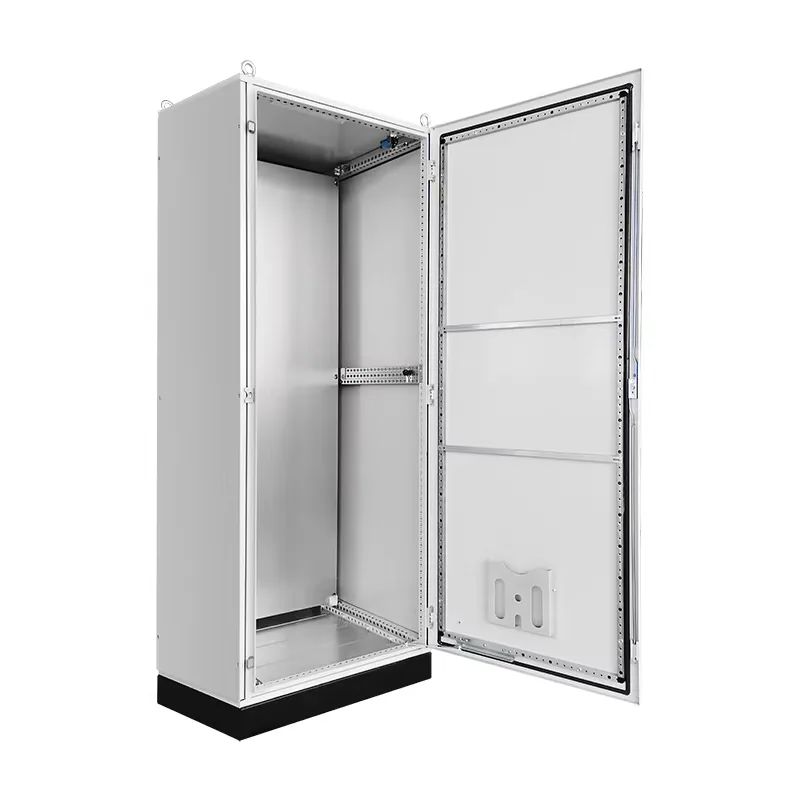

Shangming é um fabricante chinês de gabinetes de distribuição combinados PS, oferecendo produtos de alta qualidade e alto desempenho a preços competitivos. Este armário de distribuição possui um painel de porta alto, a aproximadamente 25 mm do solo, permitindo uma abertura suave e flexível. A estrutura principal é construída a partir de uma única seção soldada de perfil nove vezes.

O que é um gabinete de distribuição combinado PS?

Um gabinete de distribuição combinado PS não é um gabinete de função única, mas um gabinete modular de distribuição de baixa tensão que integra distribuição e controle de energia e circuitos de sinal. Pode consistir em um ou mais gabinetes conectados em paralelo, oferecendo múltiplas funções e amplas aplicações.

A estrutura principal do gabinete de distribuição utiliza perfis especiais de nove dobras, aumentando a capacidade de carga longitudinal e a resistência à torção. Furos de montagem com espaçamento padrão facilitam o posicionamento flexível de vigas e componentes internos.

Se for necessária a montagem paralela do gabinete, apenas os gabinetes finais precisam de painéis laterais; a seção intermediária pode ser completamente aberta. A tampa superior, os painéis das portas, o painel traseiro e a placa inferior são todos módulos independentes, permitindo a substituição individual em caso de danos.

Se o seu projeto exigir expansão, você pode escolher o gabinete de distribuição modular PS da Shangming. Nosso design modular pode economizar 40% do tempo de montagem no local.

Principais recursos

Design Modular: O gabinete integra componentes elétricos e elementos de controle de alta e baixa tensão, alcançando potência e controle unificados.

Padronização: Baseado nas normas IEC 61439 / GB 7251, adota estrutura modular padrão, trilhos universais e gavetas ou divisórias fixas.

Alta Integração: Pode integrar interruptores principais, circuitos ramificados, partidas de motor, medidores inteligentes, módulos de comunicação, protetores contra surtos, etc.

Configuração: Suporta instalações fixas, tipo gaveta ou híbridas, simplificando futuras manutenções e expansões.

Aplicações recomendadas: Situações que exigem gerenciamento simultâneo de distribuição de energia e controle automatizado, como automação predial, salas de bombas, sistemas HVAC e estações de controle de linha de produção.

Parâmetros Técnicos

Especificações de pedido

Gabinete de distribuição de energia padrão vs. Gabinete de distribuição de energia combinado PS: quais são as diferenças?

Quando é recomendado usar gabinetes de distribuição combinados PS?

1. Sistemas que requerem distribuição de energia + controle automático

Nesses casos, o uso de gabinetes de distribuição comuns exigiria uma caixa de controle adicional, resultando em numerosos cabos de controle passando entre os dois, o que é propenso a erros e difícil de manter. Ao discutir soluções com você, Shangming também recomenda gabinetes modulares PS.

Aplicações comuns: Salas de bombas de incêndio/bombas de água doméstica, sistemas HVAC, estações de bombeamento de esgoto.

2. Ambientes com espaço limitado

Salas de máquinas ou salas de equipamentos menores, como salas de bombas no subsolo, salas de máquinas de elevadores em telhados e pequenas subestações, não podem acomodar vários gabinetes independentes. Os gabinetes PS integram potência e controle, economizando espaço.

3. Necessidades de monitoramento inteligente ou remoto

Os gabinetes PS podem ser pré-integrados com medidores inteligentes, gateways de comunicação e módulos de E/S, evitando a necessidade de modificações posteriores.

4. Linhas de produção automatizadas de pequeno e médio porte ou suporte de equipamentos

As linhas de produção incluem máquinas de embalagem, linhas transportadoras, equipamentos de limpeza, etc. Cada equipamento requer distribuição de energia independente e controle de partida/parada/parada de emergência/intertravamento. Os gabinetes PS permitem um gabinete por máquina, garantindo alta padronização e facilitando a replicação em massa.

5. Requisitos para construção eficiente e entrega rápida

Como fabricante profissional, a Shangming fornece produtos pré-integrados e pré-testados na fábrica. A instalação no local requer apenas conexão à fonte de alimentação principal e às linhas de sinal, reduzindo a necessidade de operação cruzada entre eletricistas e engenheiros de automação no local e encurtando o período de construção.
