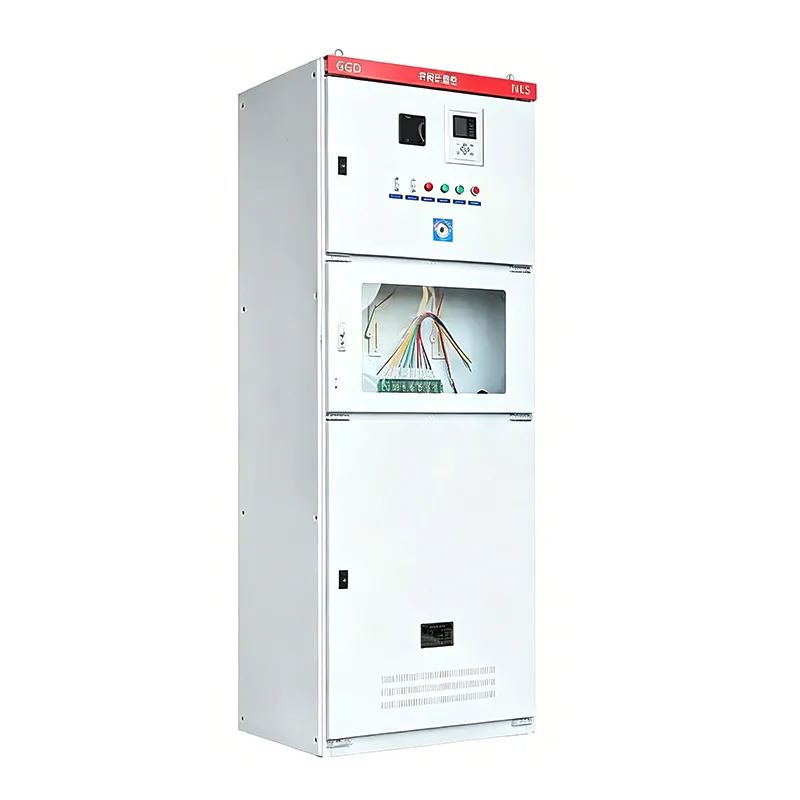

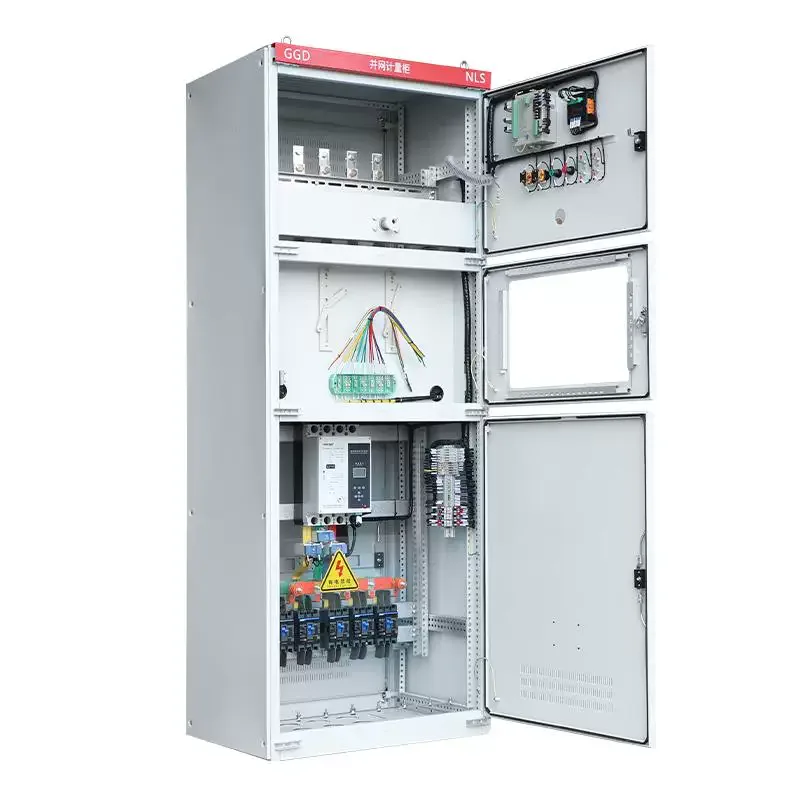

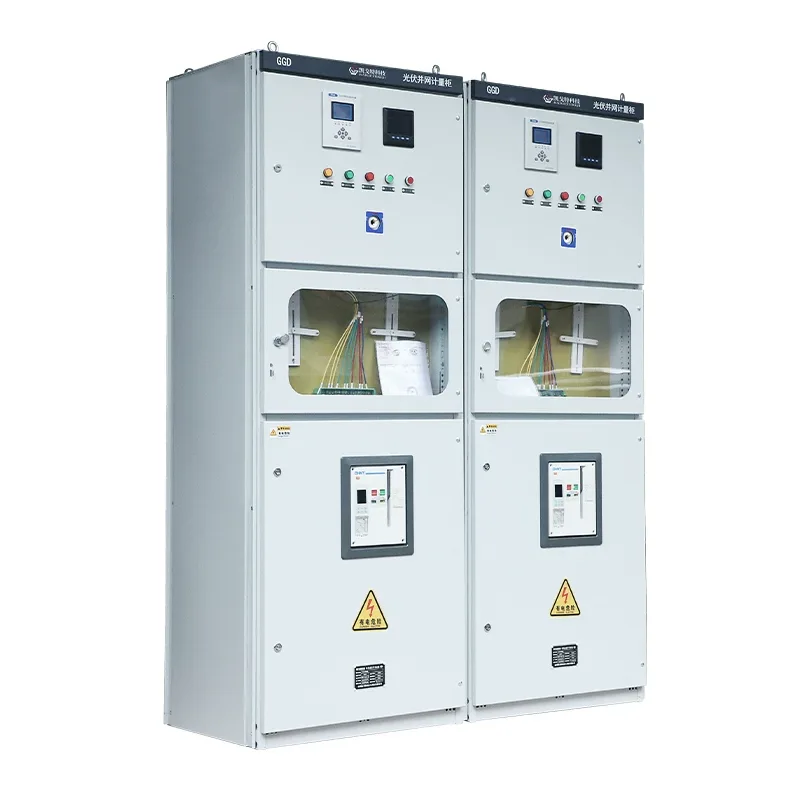

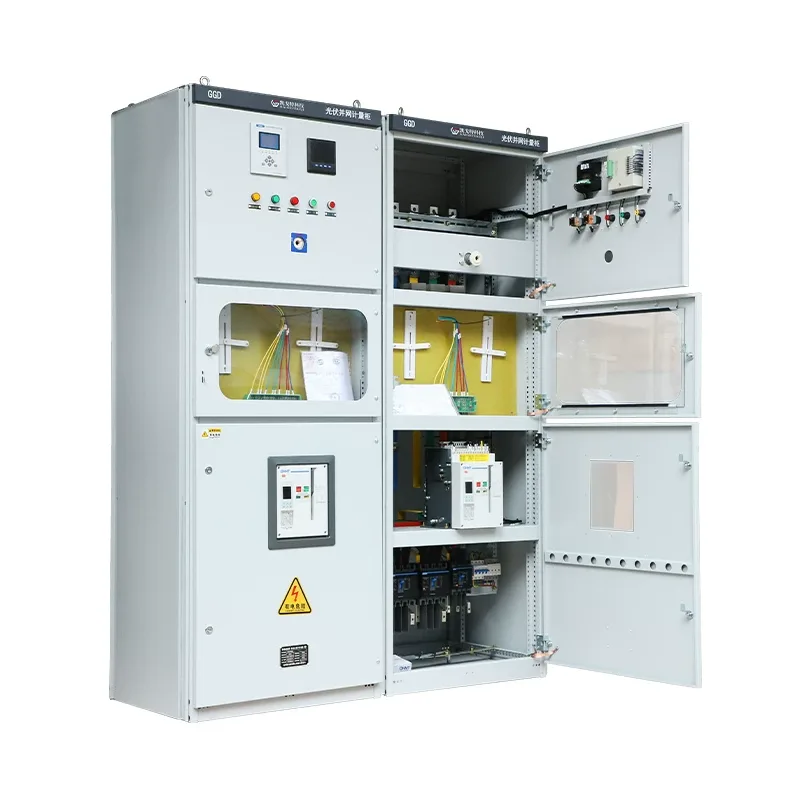

Gabinete conectado à rede fotovoltaica

Os gabinetes fotovoltaicos conectados à rede desempenham um papel crucial na proteção, medição, isolamento, anti-ilhamento e troca de dados. Eles são projetados e fabricados pelo fabricante profissional Shangming. Oferecemos garantia e forneceremos documentação e certificação completas com seu pedido.

Quais são as funções de um gabinete fotovoltaico conectado à rede?

Coleta de energia: O gabinete conectado à rede fotovoltaica coleta a saída de energia CA de um ou mais inversores string.

Isolamento de Segurança: Quando a rede está em manutenção ou o sistema fotovoltaico apresenta mau funcionamento, ele desliga fisicamente a alimentação por meio de disjuntores ou chaves seccionadoras, garantindo a segurança do pessoal e dos equipamentos.

Funções de proteção: O gabinete conectado à rede fotovoltaica possui proteção contra sobrecorrente, sobretensão, subtensão e anomalias de frequência. Mais importante ainda, possui proteção anti-ilhamento, desconectando automaticamente o ponto de conexão da rede quando a rede principal falha, evitando a transmissão reversa de energia e possíveis choques elétricos para o pessoal de manutenção.

Medição e Monitoramento: O equipamento possui um medidor de energia elétrica embutido, normalmente um medidor bidirecional, registrando tanto a energia elétrica gerada quanto a consumida.

A diferença entre um gabinete fotovoltaico conectado à rede e uma caixa combinadora fotovoltaica

Precauções de instalação

Ao instalar um gabinete fotovoltaico conectado à rede, ele deve ser instalado o mais próximo possível do transformador ou do gabinete de distribuição principal. Cabos mais curtos resultam em menos queda de tensão. Se o cabo for muito longo, a tensão no ponto de conexão à rede aumentará durante o pico de geração de energia, acionando a proteção contra sobretensão do inversor e causando disparos frequentes.

Para caixas externas conectadas à rede, a instalação sob luz solar direta é estritamente proibida. Altas temperaturas podem fazer com que o disjuntor desarme termicamente, levando a um falso disparo. Recomendamos escolher um local na parede norte de um edifício ou instalar um guarda-sol.

Certifique-se de que pelo menos 800 mm-1000 mm de espaço operacional seja deixado na frente do gabinete para garantir que o operador possa girar rapidamente a chave seccionadora em caso de emergência.

Perguntas frequentes

P: Por que o disjuntor no gabinete conectado à rede desarma inesperadamente durante o pico de geração de energia ao meio-dia?

R: Causas a serem investigadas:

Sobretensão da rede: Esta é a causa mais comum. A geração de energia solar é mais forte ao meio-dia e, se o consumo de eletricidade ao redor for baixo, a tensão no ponto de conexão à rede aumentará. Quando a tensão excede o limite de proteção definido pelo gabinete conectado à rede, o gabinete desarmará automaticamente.

Disparo de temperatura: Fraca dissipação de calor no gabinete conectado à rede. O alto fluxo de corrente ao meio-dia faz com que a temperatura interna do gabinete fique muito alta, levando ao mau funcionamento da proteção térmica do disjuntor.

Configuração inadequada: A corrente de configuração do disjuntor está muito próxima da corrente máxima de saída do inversor.

Soluções: Verifique os registros de tensão. Se a tensão da rede estiver muito alta, entre em contato com o departamento de fornecimento de energia para abaixar a torneira do transformador ou ajustar as configurações de proteção.

P: Quais são as consequências se o protetor contra surtos no gabinete conectado à rede estiver com defeito e não for substituído?

R: Não afetará a geração de energia no curto prazo, mas perderá a proteção contra raios. As usinas de energia solar estão localizadas principalmente em telhados abertos, onde a indução de descargas atmosféricas é extremamente frequente. No caso de raios induzidos, a alta tensão pode penetrar diretamente no gabinete conectado à rede e entrar no inversor, causando a queima de componentes no valor de centenas de milhares de yuans.

Recomendamos que se a janela de status do SPD ficar vermelha, ele seja substituído imediatamente.

P: Um gabinete de distribuição normal de baixa tensão pode ser usado para substituir o gabinete fotovoltaico conectado à rede dedicado?

R: Não, não pode ser substituído diretamente. Os gabinetes de distribuição regulares carecem de medição bidirecional, lógica de proteção anti-ilhamento e funcionalidade de disparo por subtensão.

O departamento de fornecimento de energia se concentrará na inspeção desses componentes específicos para energia fotovoltaica durante os testes de aceitação. Se for feita uma substituição forçada, o projeto não será aceito.
