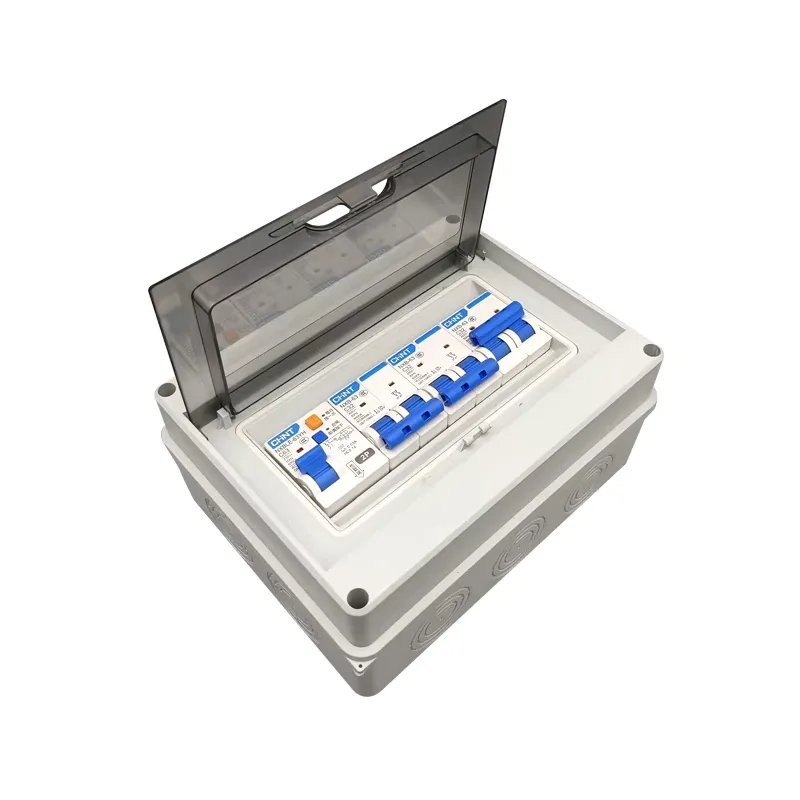

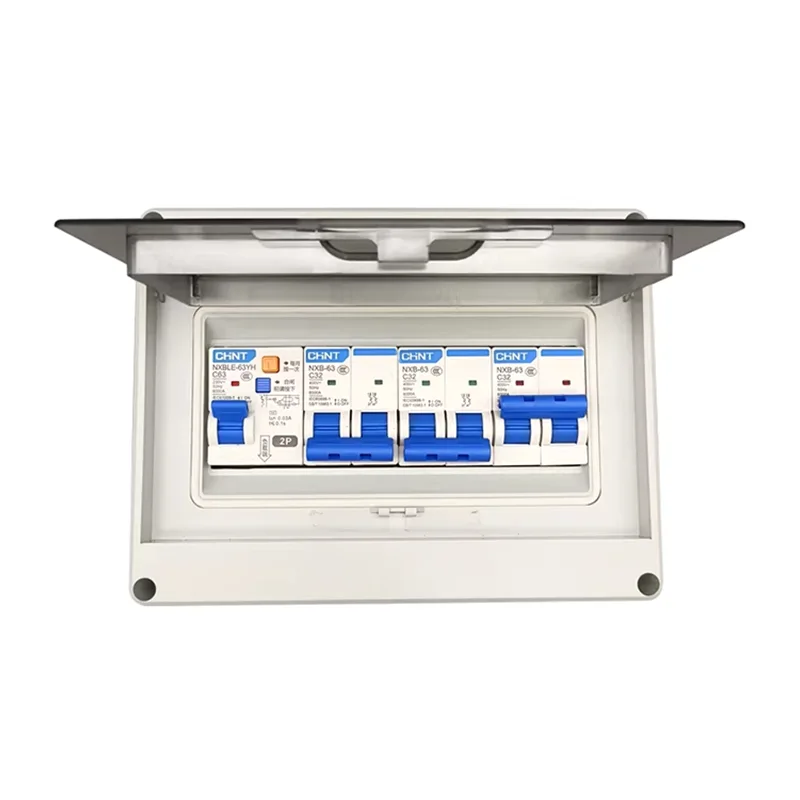

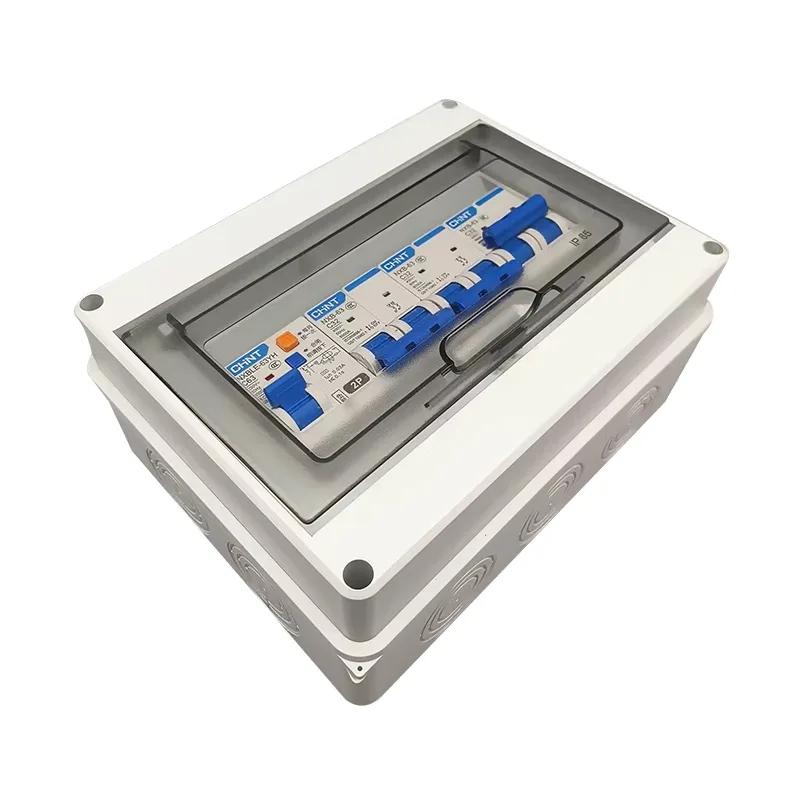

Caixa de distribuição de disjuntor de ar

Escolher a Shangming, uma empresa chinesa, como fornecedora de caixas de distribuição de disjuntores a ar garantirá a você acesso a suporte técnico e preços competitivos. Esta caixa de distribuição suporta monitoramento inteligente e controle remoto.

Principais Funções

Controle de energia principal: Como principal chave de entrada do sistema de baixa tensão, a caixa de distribuição do disjuntor pneumático é responsável por controlar a chave de alimentação principal de todo o edifício ou linha de produção, controlando o estado ligado/desligado de todo o sistema de distribuição de energia.

Múltiplas proteções: O equipamento fornece proteção precisa em três estágios: sobrecarga de longo atraso, curto-circuito, curto-circuito instantâneo e proteção contra falha de aterramento.

Monitoramento de energia: O disjuntor pneumático pode integrar um controlador inteligente para exibir dados em tempo real, como tensão, corrente, frequência e fator de potência.

Intertravamento hierárquico: A caixa de distribuição do disjuntor aéreo pode ser intertravada logicamente com transformadores a montante ou gabinetes de ramificação a jusante para evitar que disparos em cascata causem cortes de energia em grande escala, protegendo cabos, equipamentos e segurança pessoal.

Comparação de produtos: Caixa de distribuição de disjuntor pneumático vs. Caixa de distribuição padrão

Como escolher as especificações corretas da caixa de distribuição do disjuntor pneumático?

A seleção correta melhorará a instalação, manutenção, desempenho e vida útil subsequentes. Shangming, como fabricante de caixas de distribuição de disjuntores a ar, fornece consultoria com base em um processo de seleção padrão: Aplicação → Tensão → Corrente → Capacidade de curto-circuito → Forma estrutural → Especificações do gabinete → Esquema da linha de saída → Configuração inteligente → Verificação ambiental.

I. Esclareça a aplicação

Antes de selecionar as especificações, primeiro determine a função da caixa de distribuição do disjuntor pneumático em seu sistema.

Caixa de distribuição da linha de entrada principal de baixa tensão: Serve como interruptor principal para todo o sistema de baixa tensão, correspondendo à carga máxima e à corrente máxima de curto-circuito.

Caixa de distribuição de barramento: Utilizada para conexão entre duas seções de barramento; as principais considerações são a capacidade do nó e a frequência operacional.

Importante caixa de distribuição do alimentador de carga: Alimenta equipamentos críticos, exigindo alta confiabilidade e proteção seletiva.

Diferentes aplicações requerem especificações significativamente diferentes; este é o primeiro passo.

II. Determine a tensão nominal e o tipo de sistema

Tensões nominais comuns: AC 380V / 400V / 690V, devem ser consistentes com o sistema de alimentação no local.

Tipo de sistema: Trifásico três fios / Trifásico quatro fios. Confirme se uma linha neutra (N) e uma linha de aterramento de proteção (PE) são necessárias.

Tensão e tipo de sistema incorretos inutilizarão diretamente o equipamento.

III. Calcule e selecione a corrente nominal

Calcule a corrente de carga real e resuma a corrente de projeto de todos os circuitos a jusante, com base nas condições máximas de operação simultânea.

Ao selecionar, recomendamos reservar uma margem razoável, geralmente de 10% a 30%, para expansão futura.

Classificações de corrente nominais ACB comuns: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Em princípio, a corrente operacional de longo prazo deve ser ≤ 80%–90% da corrente nominal do ACB.

4. Verificando a capacidade de interrupção de curto-circuito

Muitos clientes ignoram este ponto ao selecionar disjuntores, mas é crucial. Uma capacidade de interrupção insuficiente pode causar sérios riscos à segurança.

A corrente de curto-circuito no ponto de instalação precisa ser determinada, calculada a partir da capacidade do transformador, impedância e comprimento do cabo.

Selecione uma capacidade de interrupção correspondente: Icu / Ics ≥ a corrente máxima de curto-circuito do sistema.

Avaliações comuns: 50kA, 65kA, 80kA, 100kA.

V. Seleção da Estrutura do Disjuntor

ACB Fixo: Baixo custo, manutenção requer queda de energia.

ACB tipo gaveta: Manutenção conveniente, suporta manutenção ininterrupta, mais comumente utilizada em projetos industriais.

VI. Determinando as especificações e estrutura do gabinete da caixa de distribuição

As dimensões do gabinete dependem das especificações do ACB, da capacidade do barramento e do número de circuitos de saída. Os principais tipos são de parede e de chão.

Grau de proteção: Interior: IP30 / IP40; Exterior: IP54 / IP65.

VII. Seleção de configuração de barramento e linha de saída

As especificações do barramento devem ser selecionadas com base na corrente nominal e na seção transversal do barramento de cobre, levando em consideração o aumento de temperatura e a operação a longo prazo.

Tipos de circuito de linha de saída: linha de saída MCCB, linha de saída MCB, linha de saída de cabo direto.

É necessário um circuito de backup? Nesse caso, reserve espaço para futura expansão de capacidade.

VIII. Recursos inteligentes e configuração de acessórios

As funções opcionais incluem: monitoramento de corrente, tensão e energia; interface de comunicação; abertura e fechamento remoto; alarme de falha e feedback de status.

O tipo inteligente é recomendado para projetos de fábricas, data centers e edifícios públicos.

IX. Verificação das condições ambientais e de uso

Por favor, confirme os seguintes fatores ambientais:

Temperatura ambiente (redução necessária para altas temperaturas)

Altitude de instalação

Presença de poeira, umidade ou gases corrosivos

O projeto sísmico é necessário?
