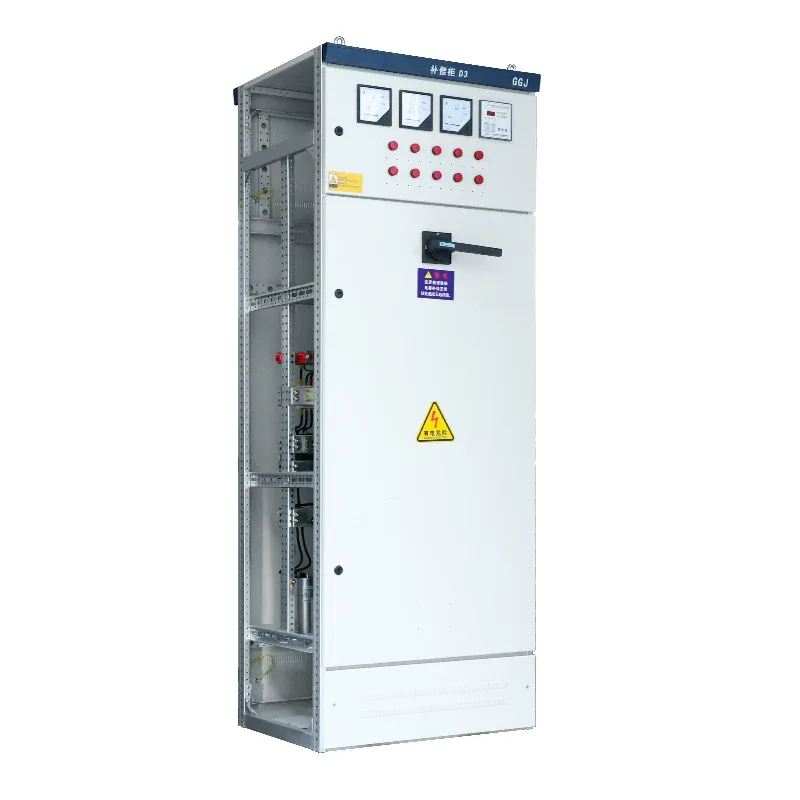

Gabinete de compensação de energia reativa de baixa tensão GGJ

O Gabinete de Compensação de Potência Reativa de Baixa Tensão GGJ é um dos modelos comuns que a Shangming pode fornecer. Como fábrica, oferecemos o produto diretamente a você a um preço competitivo. Este produto pode melhorar o fator de potência, economizar energia e reduzir o consumo, além de melhorar a qualidade da operação da rede elétrica.

Princípio Básico de Trabalho

A principal tarefa do gabinete de compensação de potência reativa de baixa tensão GGJ é usar a corrente principal gerada pelos capacitores para compensar a corrente atrasada gerada pelas cargas indutivas, com lógica e etapas específicas.

1. Monitoramento em tempo real: O controlador inteligente faz amostras da tensão, corrente e fator de potência do sistema (cosφ);

2. Julgamento de Demanda: Quando cosφ < valor definido (normalmente 0,92–0,95), a compensação é iniciada;

3. Chaveamento Automático: Os bancos de capacitores são ligados de acordo com estratégias predefinidas (controle cíclico/codificado/fuzzy);

4. Comutação de cruzamento zero (opcional): Chaves tiristorizadas (TSCs) são usadas para obter comutação de corrente de inrush zero, prolongando a vida útil do capacitor.

Por que os gabinetes de compensação GGJ são necessários?

A maioria das cargas industriais, como motores, transformadores e máquinas de solda, são cargas indutivas. Esses dispositivos consomem não apenas energia ativa, mas também uma quantidade significativa de potência reativa para estabelecer o campo magnético.

Sem compensação, o fator de potência diminuirá (abaixo de 0,9), levando a grandes flutuações de tensão na rede elétrica, desperdício de capacidade do transformador e até mesmo multas por parte da companhia de energia.

Após a instalação de um gabinete de compensação de potência reativa de baixa tensão GGJ, ao conectar capacitores, é gerada a corrente reativa exigida pela carga indutiva, melhorando assim o fator de potência da linha principal (normalmente ajustado entre 0,92 e 0,98).

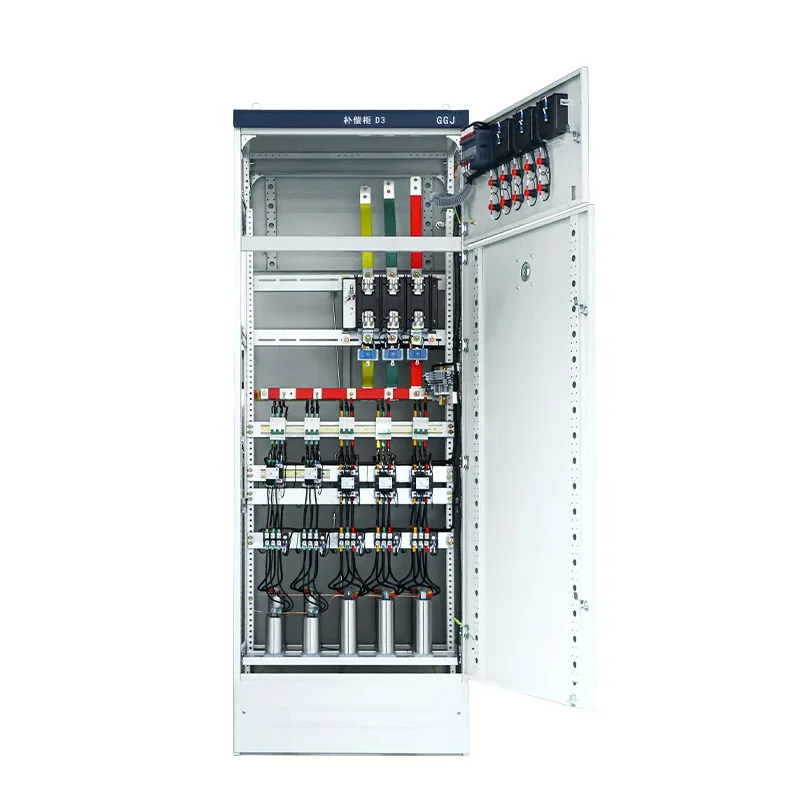

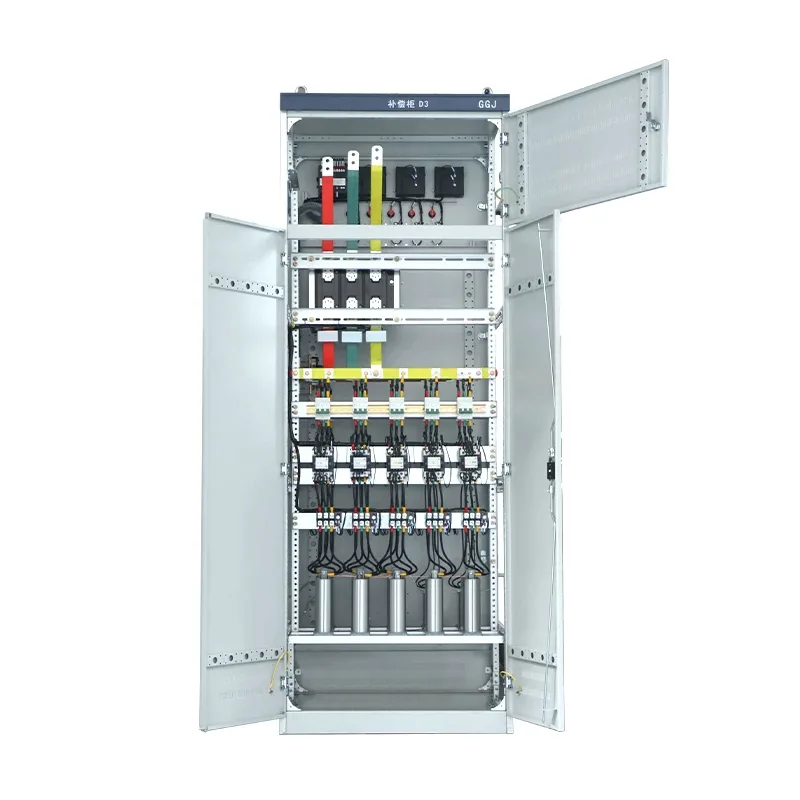

Componentes principais

O gabinete de compensação de energia reativa de baixa tensão GGJ da Shangming não é um simples painel de distribuição. Ele integra os seguintes componentes com precisão, garantindo qualidade confiável e desempenho estável através de nossos rigorosos processos e procedimentos de teste.

● Controlador Automático de Potência Reativa: Responsável pelo monitoramento em tempo real do fator de potência da rede elétrica. Quando cai abaixo do valor definido, ele emite automaticamente um comando para conectar os capacitores.

● Capacitor de autocura de baixa tensão: O principal componente de armazenamento de energia, fornecendo corrente reativa avançada.

● Chaves de comutação: Inclui contatores de capacitores dedicados e chaves compostas. O primeiro é uma chave mecânica com dispositivos de supressão de corrente de inrush, enquanto o último consegue comutação de cruzamento zero, eliminando faíscas e corrente de inrush, adequado para aplicações de comutação frequentes.

● Reator em Série: Usado para suprimir harmônicos e limitar a corrente de partida durante a comutação de capacitores, protegendo-os contra queima.

● Fusível: Fornece proteção contra curto-circuito.

Principais vantagens

1. Economia de energia e redução de custos: O gabinete de compensação de energia reativa de baixa tensão GGJ melhora o fator de potência, evitando penalidades das taxas de ajuste de energia do departamento de energia. Este é um problema comum que encontramos ao trabalhar com clientes chineses nacionais e é um design que atende às suas necessidades. Reduz a corrente da linha e as perdas de cobre (I²R), economizando de 5% a 15% nas contas de eletricidade.

2. Melhor qualidade de energia: O gabinete de compensação estabiliza a tensão do barramento, evitando quedas de tensão causadas pela partida e desligamento do motor, liberando capacidade do transformador e atrasando o investimento em expansão de capacidade.

3. Operação automatizada: Usamos design avançado, garantindo desempenho estável. O equipamento pode ligar e desligar automaticamente 24 horas por dia, 7 dias por semana, sem intervenção manual. Ele pode autodiagnosticar falhas comuns, como falha de capacitor e alarmes de temperatura excessiva. O suporte técnico está disponível na Shangming a qualquer momento.

4. Alta segurança: Os capacitores utilizam tecnologia de autocura do tipo seco, isolando automaticamente falhas e evitando explosões. O reator suprime a ressonância, evitando que a compensação se torne catastrófica.

Comparação de GGJ com outros métodos de compensação

O GGJ é o rei da relação custo-benefício, fornecendo a compensação de potência reativa mais econômica em sistemas de estado estacionário controlados por harmônicos.

Falhas comuns e sugestões para solução de problemas
