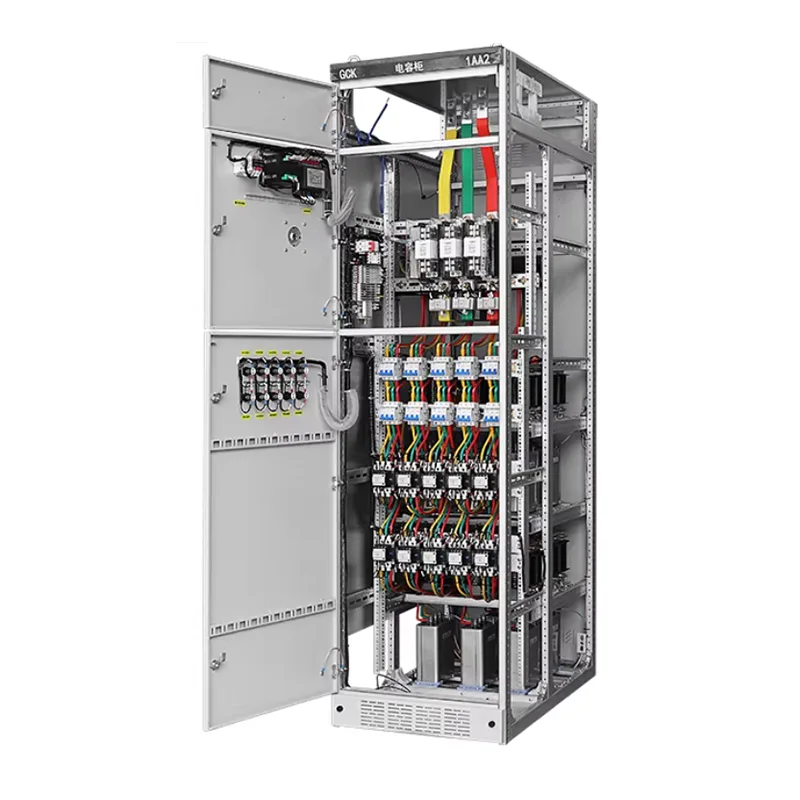

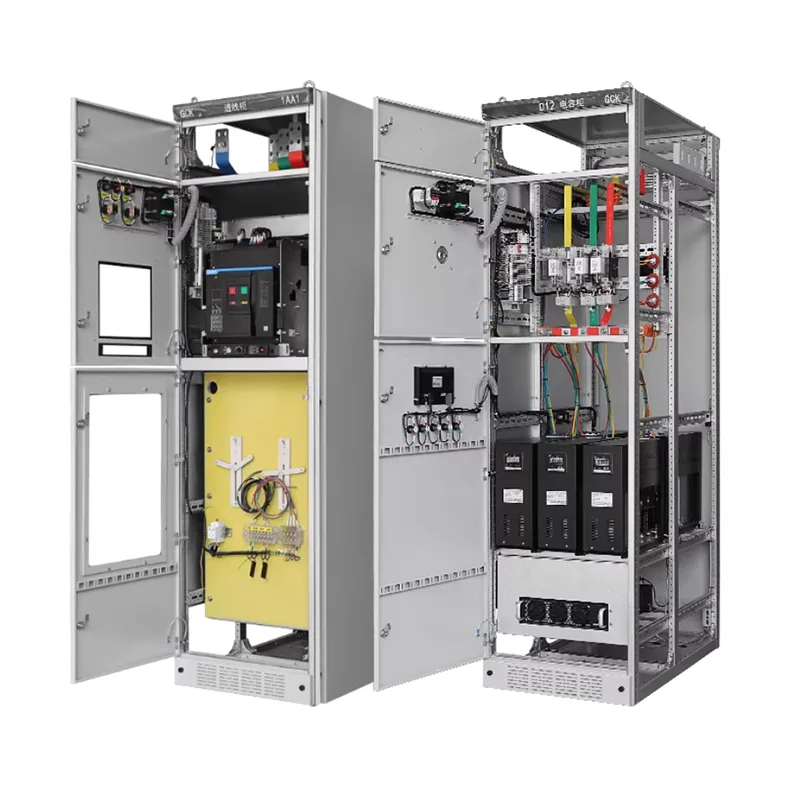

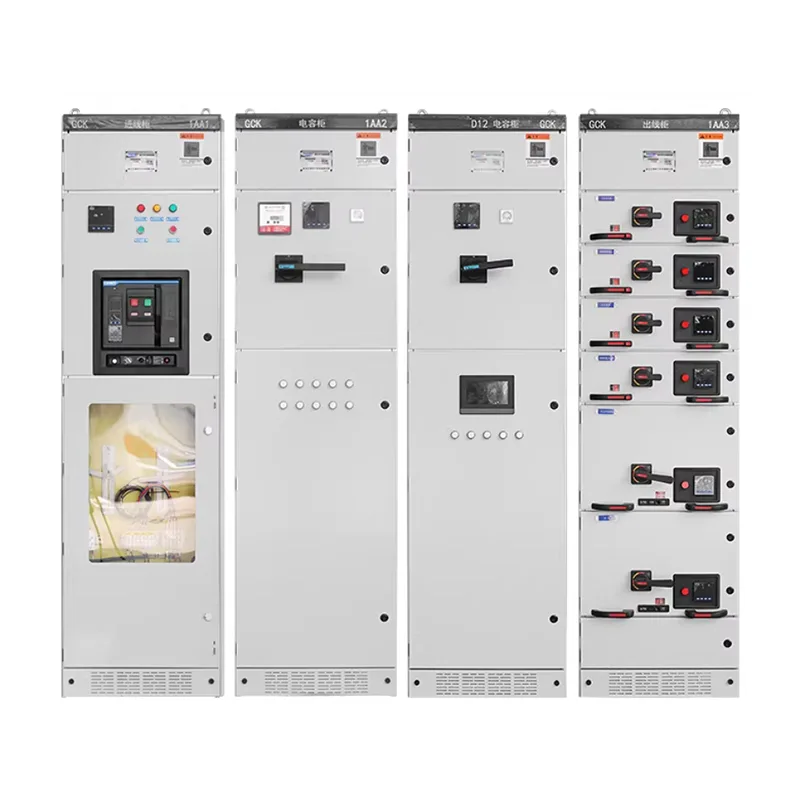

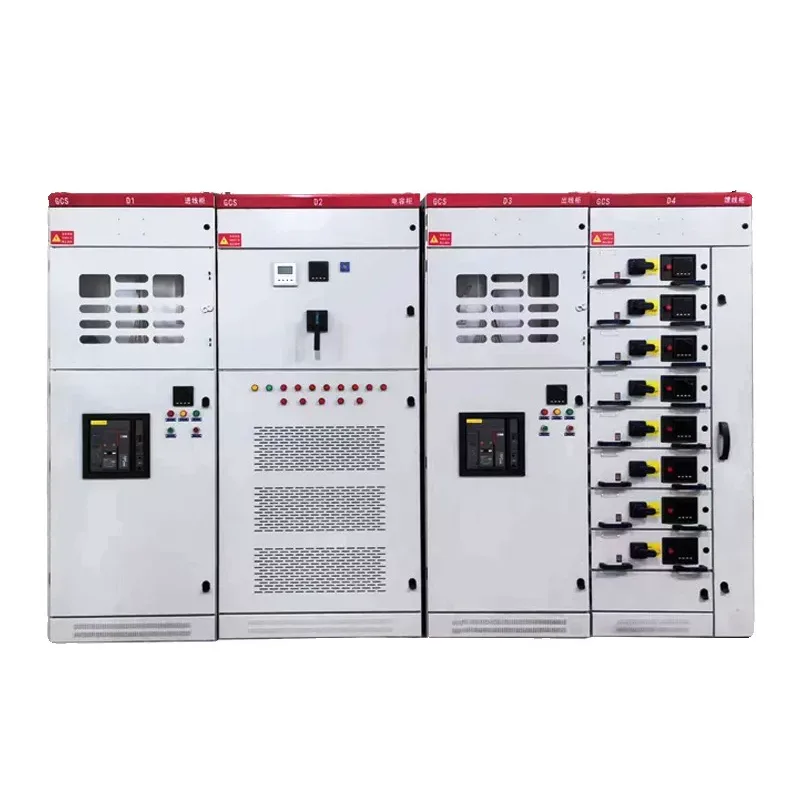

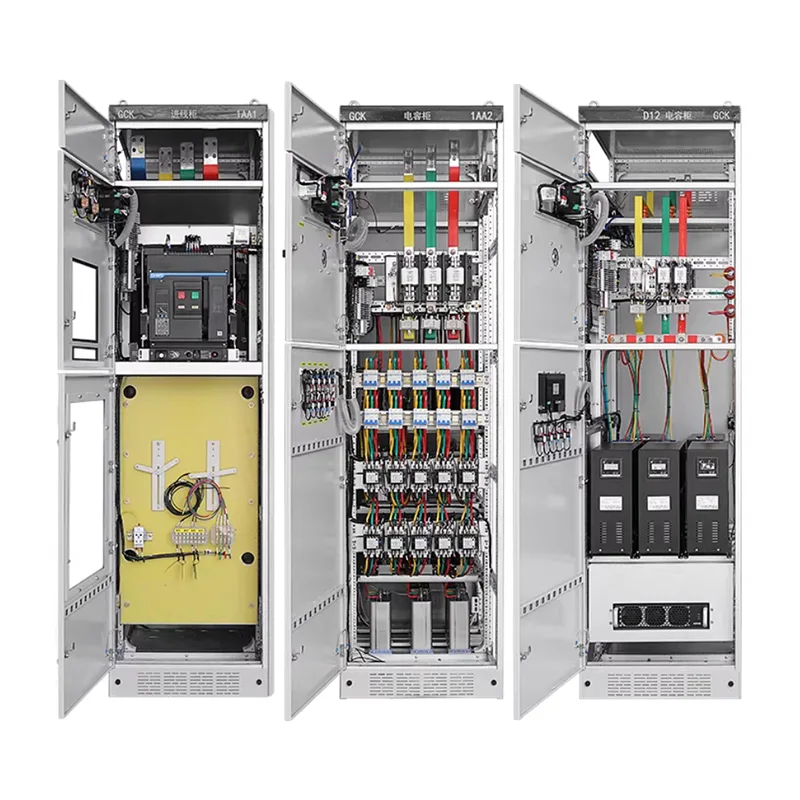

Painel de distribuição extraível de baixa tensão GCS

O painel extraível de baixa tensão GCS tem uma estrutura simplificada, boa compatibilidade de componentes e é 20% -35% mais barato que o MNS, tornando-o adequado para projetos com orçamento limitado. Se você estiver interessado em escolher este produto e começar a desenvolver um plano de projeto, não hesite em entrar em contato com Shangming, um fornecedor confiável de Yueqing, Wenzhou, China.

Recursos do produto

O painel extraível de baixa tensão GCS combina a alta confiabilidade do MNS com a facilidade de operação do GGD, tornando-o ideal para sistemas de distribuição de energia de baixa tensão com muitos circuitos, manutenção frequente e foco no controle de custos gerais.

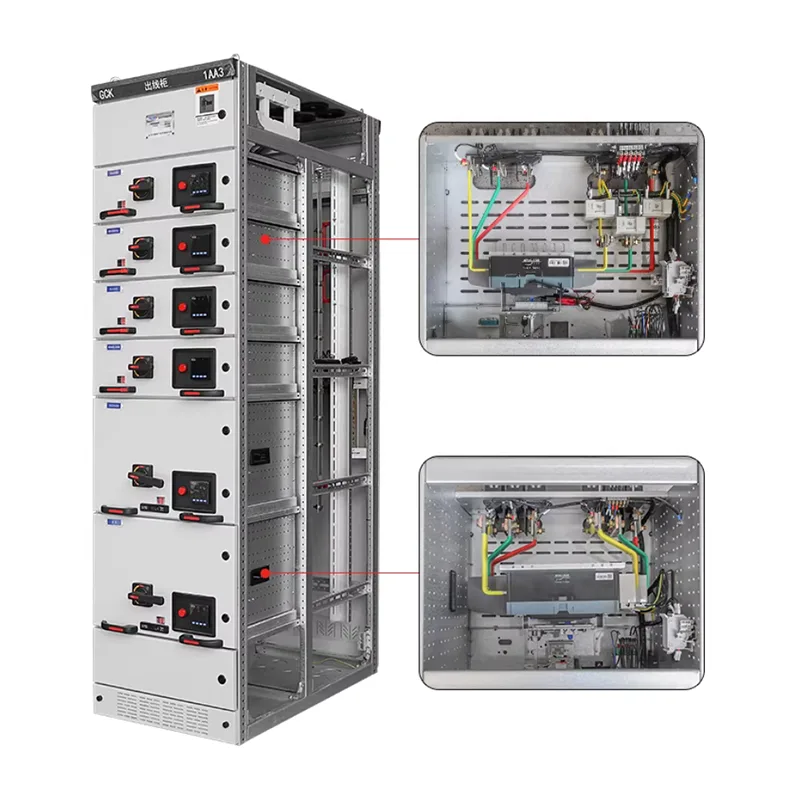

1. Estrutura modular extraível

As unidades funcionais GCS adotam um design tipo gaveta padrão, permitindo rápida inserção e remoção. Em caso de falha ou manutenção de um único circuito, a unidade pode ser retirada de forma independente sem afetar o funcionamento de outros circuitos, reduzindo o tempo de falta de energia e os custos de manutenção.

O design modular do painel oferece grande versatilidade, facilitando futuras expansões ou substituições.

2. Alto nível de segurança

O gabinete GCS é dividido internamente em: compartimento de barramentos, compartimento de unidades funcionais e compartimento de cabos. Estas áreas funcionais são efetivamente isoladas para evitar a propagação de falhas.

Oferecemos opções para níveis de proteção mais elevados, que podem ser personalizados com base nas condições operacionais reais.

Os recursos de segurança melhoram a segurança e estabilidade operacional, atendendo aos requisitos de energia de projetos industriais e de obras públicas.

3. Manutenção e operação convenientes

A unidade de gaveta possui posições de teste, trabalho e desconexão, permitindo inspeção e substituição mesmo sob condições de desligamento ou parcialmente energizado. A fiação e o espaço operacional são projetados de forma racional, tornando-os fáceis de usar para o pessoal de manutenção e adequados para sistemas que requerem manutenção frequente, como cenários de CCM.

4. Ampla aplicabilidade

O gabinete GCS pode ser usado como gabinete de distribuição, gabinete de alimentação, centro de controle de motores (MCC), etc., suportando várias combinações de componentes elétricos e adaptando-se a diferentes requisitos de capacidade e quantidade de circuito. Um único sistema pode atender a diversas necessidades de aplicação.

5. Alta relação custo-benefício

Comparado aos armários extraíveis MNS, o GCS possui uma estrutura mais simples e custos mais controláveis.

Comparado ao quadro fixo, oferece vantagens significativas em segurança e facilidade de manutenção, tornando-o particularmente adequado para projetos de média a grande escala ou projetos com orçamento limitado, alcançando um equilíbrio entre desempenho e custo.

Como manter um painel extraível de baixa tensão GCS?

Para prolongar a sua vida útil, evitar avarias e garantir o fornecimento contínuo de energia, a manutenção adequada é crucial. Shangming fornece documentação abrangente e oferece algumas sugestões.

I. Inspeção Diária

1. Verificação do indicador de operação: As luzes indicadoras do painel da gaveta não devem piscar de forma anormal; a corrente do amperímetro deve ser equilibrada.

2. Verificação do aumento de temperatura: Use um termômetro infravermelho portátil para medir o aumento de temperatura do conector do barramento principal, dos conectores primários da gaveta e dos terminais de entrada/saída do disjuntor. ≤40K (≤80℃ à temperatura ambiente +40℃).

3. Verificação de odor/som anormal: Verifique se há cheiros de queimado, sons de descarga ou zumbidos.

4. Verificação da vedação e limpeza da porta: As vedações da porta do gabinete estão envelhecidas? Há acúmulo de poeira interna?

5. Verificação da posição da gaveta: Todas as gavetas estão em suas posições conectadas? Eles estão soltos?

II. Manutenção Periódica

Etapa 1: Preparação para desligar. Confirme se a fonte de alimentação upstream está desconectada e teste a tensão.

Passo 2: Mova a gaveta que necessita de manutenção para a posição aberta e retire-a completamente. Observe que os plugues primários serão desconectados automaticamente; os plugues secundários podem ser removidos manualmente.

Etapa 3: Manutenção da unidade de gaveta. Diferentes componentes requerem diferentes procedimentos de manutenção, incluindo limpeza e testes.

Etapa 4: Manutenção Interna do Gabinete

Barramento principal: Verifique se há parafusos soltos.

Barramento de derivação vertical: Limpe a poeira acumulada e verifique se há danos nas bainhas de isolamento.

Compartimento de cabos: Organize os cabos e verifique se há superaquecimento ou descoloração das extremidades dos cabos.

Sistema de Aterramento: Meça a resistência de aterramento entre o barramento PE e o gabinete (deve ser ≤0,1Ω).

Etapa 5: teste funcional

Empurre a gaveta de volta para a posição de conexão. Após ligar, teste o circuito de controle na posição de teste. Execute um teste sem carga por 10 minutos para confirmar que não há anormalidades.

Principais precauções de manutenção

1. Nunca conecte ou desconecte módulos primários enquanto eles estiverem ligados.

Os módulos primários transportam alta corrente no circuito principal e devem ser operados somente depois que a gaveta estiver na posição aberta e o sistema estiver desligado.

Caso contrário, poderá causar um arco elétrico, resultando em ferimentos pessoais ou danos ao equipamento.

2. Não misture gavetas de tamanhos diferentes.

As gavetas GCS são projetadas em tamanhos de 1/2, 1, 2 e 3 unidades, com alturas estritamente correspondentes às posições do módulo primário.

A instalação incorreta levará ao desalinhamento do módulo, mau contato e superaquecimento.

3. Verifique regularmente o intertravamento de cinco provas.

Teste: Com o disjuntor fechado, a gaveta pode ser retirada? Não deveria.

Se o intertravamento falhar, interrompa imediatamente o uso e repare-o para evitar operação incorreta.

4. Melhorar as medidas anticondensação em ambientes úmidos.

Caso seu projeto esteja localizado no período chuvoso ou em uma estação de tratamento de água, verifique mensalmente o funcionamento do aquecedor.

Ao confirmar a solução, você pode optar por instalar um controlador de condensação inteligente para start-stop automático.

Perguntas frequentes

P: Ao personalizar um gabinete de manobra, como escolho entre um tipo fixo (GGD) ou um tipo extraível (GCS/MNS)?

R: O GGD é adequado quando: Orçamento limitado, carga única, permissão para manutenção de falta de energia ou ambiente hostil; a fiação fixa é mais confiável nesses casos.

O GCS/MNS é adequado quando: As principais linhas de produção sofrem perdas significativas por falta de energia, numerosos circuitos com espaço limitado, exigem manutenção rápida da linha ativa e priorizam alta automação e inteligência.

P: Como a altitude afeta a personalização do painel?

R: Em altitudes acima de 1.000 metros, o ar rarefeito reduz a dissipação de calor e a capacidade de isolamento.

Você deve nos informar durante a personalização se precisar de maiores entreferros, isoladores de maior qualidade ou redução de capacidade durante a seleção.

P: Por que as gavetas do painel extraível de baixa tensão GCS às vezes são difíceis de retirar ou inserir?

R: Deformação do trilho-guia: Isso pode ser devido à fundação irregular durante a instalação, causando distorção do gabinete.

Intertravamento: Verifique se o disjuntor está totalmente na posição aberta. Por segurança, o intertravamento mecânico travará a gaveta quando o disjuntor estiver acionado.

Falha na lubrificação: A falta de manutenção durante um longo período pode causar rigidez no mecanismo mecânico. Não empurre ou puxe a gaveta com força; remova quaisquer objetos estranhos e aplique uma quantidade adequada de lubrificante.
