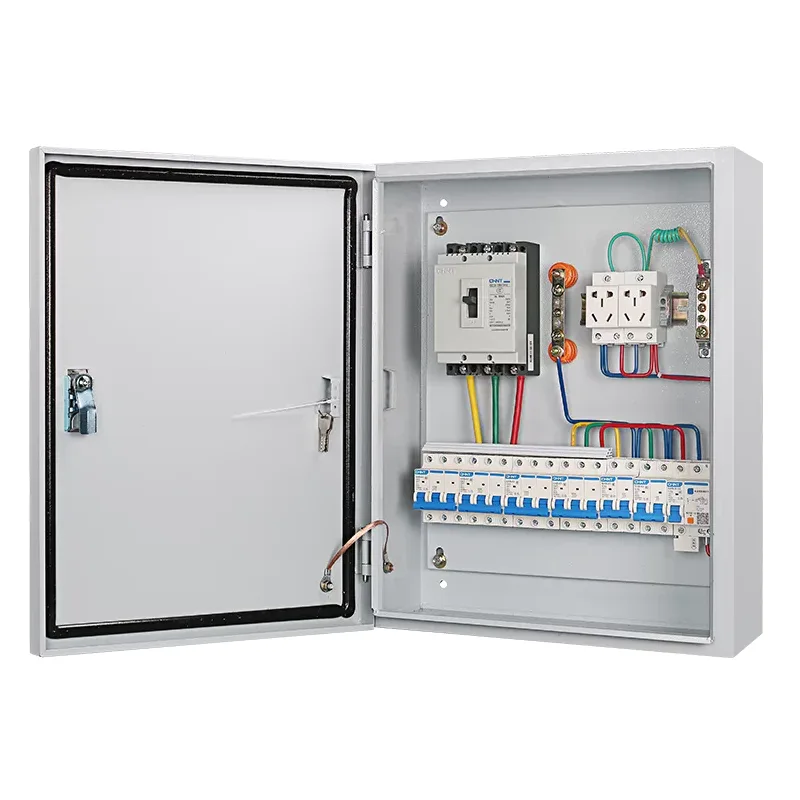

Caixa de distribuição integrada de baixa tensão JXF

As caixas de distribuição integradas de baixa tensão JXF são fabricadas em chapa de aço laminada a frio, dobrada e soldada, com tratamento de pulverização eletrostática de resina epóxi na superfície, tornando-as esteticamente agradáveis e duráveis. Este é um dos tipos de produtos que a Shangming, como fabricante e fornecedor de caixas de distribuição, pode oferecer a clientes novos e existentes. Temos recursos abrangentes de P&D e personalização; sinta-se à vontade para nos enviar suas necessidades.

Enviar consulta

Descrição do produto

A caixa de distribuição integrada de baixa tensão JXF é um produto de alta qualidade projetado e fabricado pela Shangming Factory. Possui classificação de proteção IP55, base de montagem interna para instalação de diversos equipamentos elétricos e porta que abre mais de 110 graus e gira com flexibilidade.

Características estruturais

Material: As caixas de distribuição integradas de baixa tensão JXF são feitas de chapa de aço laminada a frio com revestimento eletrostático a pó, proporcionando forte resistência à corrosão e às intempéries.

Classificação de proteção: IP40; IP54 pode ser personalizado para atender aos requisitos do seu projeto. Para maior proteção, as bordas da caixa são equipadas com tiras de vedação, oferecendo excelente resistência à poeira e à água.

Método de instalação: Oferecemos suporte a opções de instalação flexíveis, determinadas com base em suas necessidades. Instalações montadas na parede, embutidas ou no chão são suportadas.

Layout Interno: A caixa de distribuição possui uma placa de montagem móvel, permitindo que os componentes sejam dispostos livremente de acordo com o diagrama do circuito.

Quais são as aplicações das caixas de distribuição integradas de baixa tensão JXF?

As caixas de distribuição integradas de baixa tensão JXF são usadas para terminais de baixa tensão e distribuição de energia de circuitos ramificados, acomodando iluminação, energia, controle de equipamentos e necessidades de energia externa.

1. Distribuição de energia terminal

A aplicação básica mais comum do JXF é extrair energia do gabinete de distribuição principal e distribuí-la para áreas ou equipamentos específicos.

Cenários relacionados:

Distribuição por Piso: Em edifícios de escritórios ou residenciais, serve como estação de transferência de energia para cada andar.

Potência de Oficina: Responsável por fornecer energia a uma máquina específica em uma instalação industrial.

Energia Temporária: Em canteiros de obras ou locais de exposição, serve como um ponto de acesso de energia temporário confiável.

2. Controle e partida do motor

Devido ao amplo espaço interno e ao layout flexível das caixas JXF, elas são ideais para acomodar contatores e relés térmicos.

Cenários relacionados:

Controle de bomba de água: comumente usado para controle de comutação automática/manual de bombas de incêndio e bombas de esgoto.

Partida de Ventiladores: Controle de sistemas de ventilação em plantas industriais ou estacionamentos subterrâneos.

Combinação de soft starter/inversor de frequência variável: O pequeno soft starter integrado ou o inversor de frequência variável permitem partida-parada suave do motor e regulação de velocidade.

3. Iluminação e controle paisagístico

Controle de iluminação pública externa: Funciona com interruptores horários ou sensores fotossensíveis para cronometrar automaticamente a comutação de iluminação pública em estradas urbanas ou em parques industriais.

Iluminação paisagística: Gerencia e protege o fornecimento de energia para iluminação externa de edifícios e sistemas de fontes.

Iluminação de Emergência: Em situações de emergência como incêndios, as luzes de emergência são acionadas à força pelo sistema de proteção contra incêndio.

4. Ligação entre proteção contra incêndio e prevenção de desastres

Caixa Exaustor de Fumaça: Recebe sinais de alarme de incêndio e aciona forçosamente o exaustor de fumaça.

Monitoramento de hidrantes: monitora a pressão da água ou o status do sistema de proteção contra incêndio e fornece feedback em tempo real.

5. Controle Integrado e Integração de Sistemas de Baixa Tensão

CLP/Caixa de Controle: Abriga internamente um controlador lógico programável para controle lógico de linhas de produção industriais automatizadas.

Convergência de Comunicação: Embora a JXF seja uma caixa de alta tensão, ela também é comumente utilizada para instalar transmissores e módulos de aquisição de dados para diversos sensores, obtendo controle digital integrado.

Especificações do produto

Nome	Especificações	Largura	Altura	Profundidade
Caixa básica JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Falhas e soluções comuns

Fenômeno de falha

Possíveis razões

Solução

O interruptor principal desarmou e não pode ser reinicializado

- Curto-circuito ou sobrecarga na linha de saída

- Proteção contra corrente residual desarmada

- Falha mecânica do interruptor

①Desconecte cada linha de saída, uma por uma, para solucionar o circuito defeituoso;

②Pressione o botão “Reset” e tente fechar o circuito;

③Se o circuito ainda não puder ser fechado, substitua a chave principal.

Uma linha de saída não tem energia

- O disjuntor miniatura disparou nesta rota.

- Fiação solta ou queimada.

- Curto-circuito no lado do usuário.

①Verifique se o MCB correspondente disparou; redefini-lo resolverá o problema.

②Depois de desligar a energia, verifique se os terminais da fiação estão oxidados ou soltos.

③Entre em contato com o usuário para solucionar problemas de fiação interna.

Acionamento frequente da proteção contra corrente de fuga

- Envelhecimento do isolamento da linha

- Corrente de fuga excessiva de vários dispositivos

- Falha no próprio dispositivo de corrente residual (RCD)

①Meça a resistência de isolamento de cada circuito usando um megôhmetro (deve ser >0,5MΩ);

②Ligar em lotes para identificar equipamentos com alta corrente de fuga;

③Substitua o dispositivo de corrente residual (RCD) (Tipo A ou Tipo B é recomendado).

A compensação de potência reativa não funciona

- Controlador não ligado

- Capacitor danificado

- Tensão anormal

①Verifique a fonte de alimentação do controlador e o transformador de corrente de amostragem (TC);

②Meça o valor da capacitância com um multímetro (se o desvio for >10%, ele precisa ser substituído);

③Aguarde até que a tensão volte ao normal antes da comutação automática.

Leituras anormais do medidor de eletricidade

- Polaridade do TC invertida

- Erro de fiação de medição

- Mau funcionamento do medidor

①Verifique o terminal do TC de mesmo nome (P1 voltado para o barramento);

②Refire de acordo com as especificações de medição;

③Entre em contato com o departamento de fornecimento de energia para verificar ou substituir o medidor.

Condensação/ferrugem dentro do gabinete

- Envelhecimento da tira de vedação

- Falta de válvula de respiro ou aquecedor

- Ambiente de alta umidade a longo prazo

①Substitua a tira de vedação da porta;

②Instale um desumidificador inteligente ou placa de aquecimento;

③Limpe a água acumulada e aplique tinta antiferrugem.
