Painel de distribuição extraível de baixa tensão MNS

Procurando um fornecedor confiável de painéis extraíveis de baixa tensão MNS? Shangming da China é uma escolha confiável. Este quadro possui zonas isoladas, melhorando a eficiência da manutenção do sistema e a continuidade operacional. Foi exportado para mais de 50 países e regiões em todo o mundo.

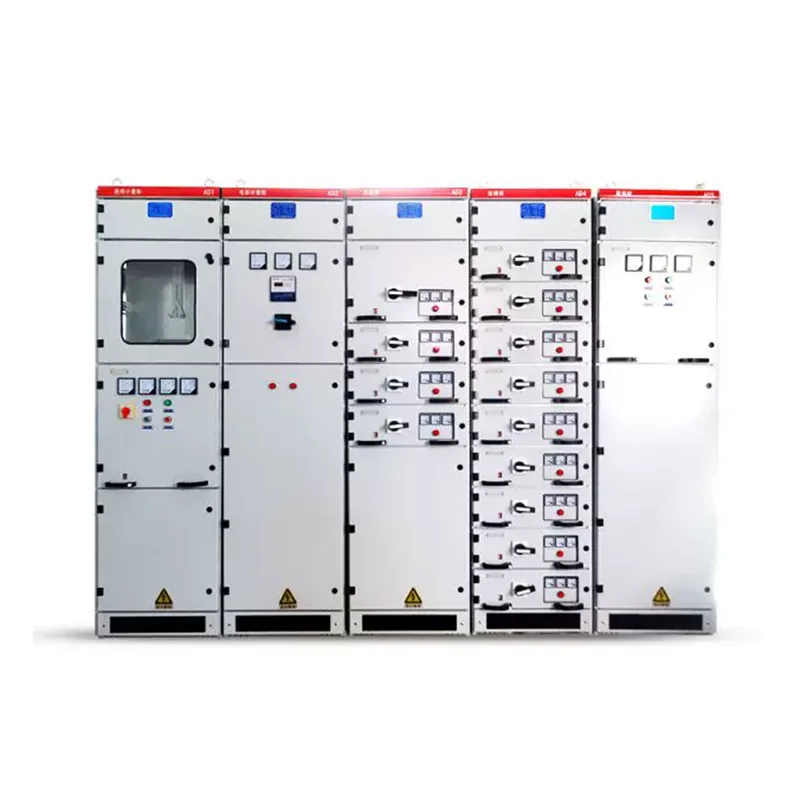

O que é o painel extraível de baixa tensão MNS?

Inicialmente desenvolvido pela ABB da Suíça e licenciado para fabricação global, o painel extraível de baixa tensão MNS é um sistema avançado de distribuição de energia. A fábrica de Shangming possui tecnologia de processamento madura para este produto e oferece suporte à personalização.

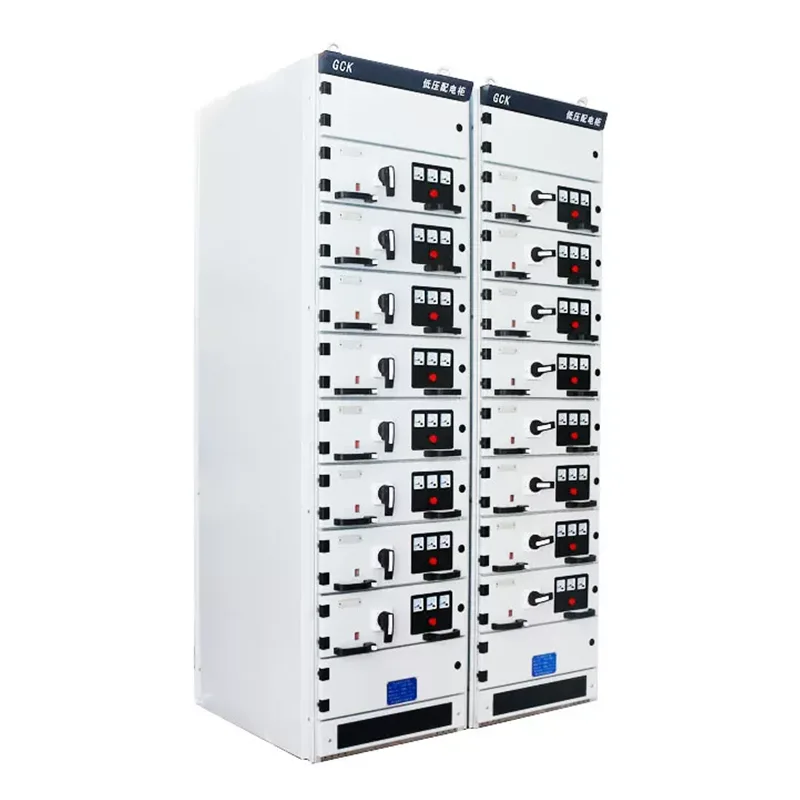

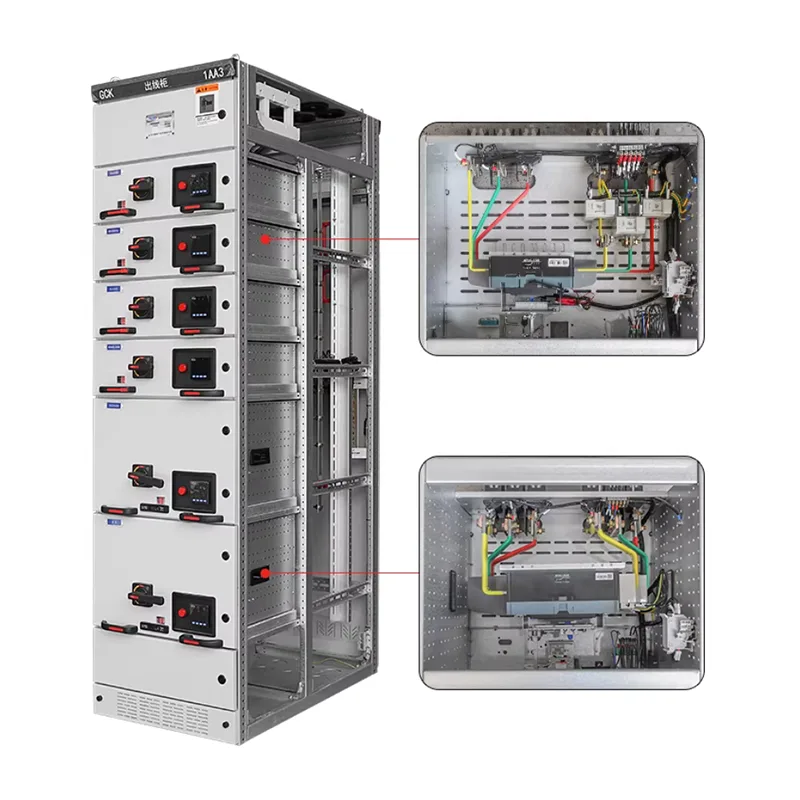

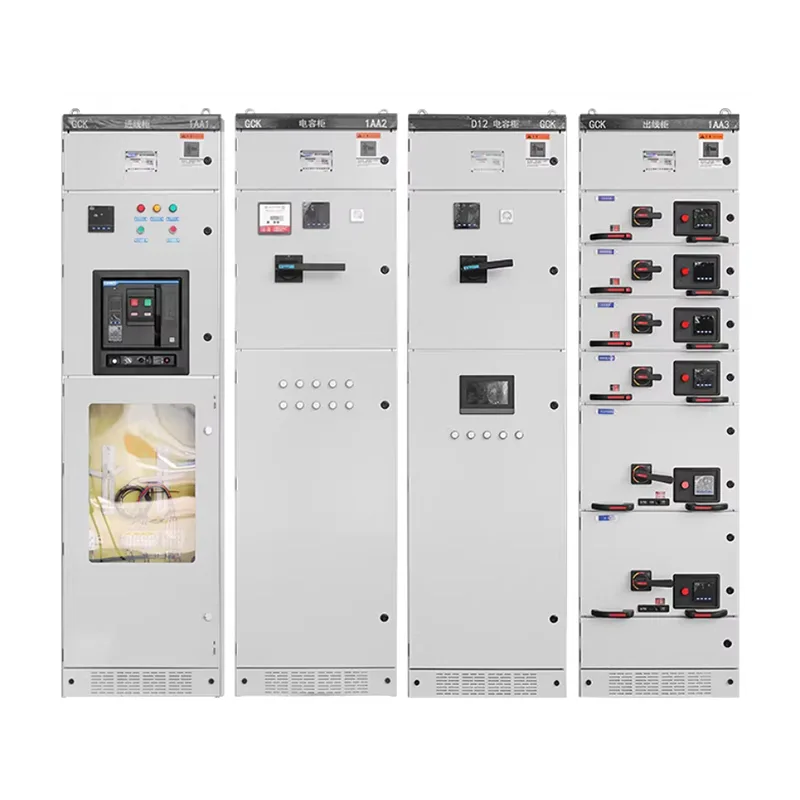

Ao contrário do quadro fixo GGD, cada circuito do MNS é instalado em um módulo de gaveta removível independente. Se um circuito falhar, o operador pode retirar diretamente a gaveta para reparo ou substituição, enquanto outros circuitos no gabinete continuam a operar normalmente, conseguindo assim um fornecimento de energia ininterrupto durante a manutenção. Gavetas com as mesmas especificações são intercambiáveis, reduzindo o tempo de recuperação de falhas.

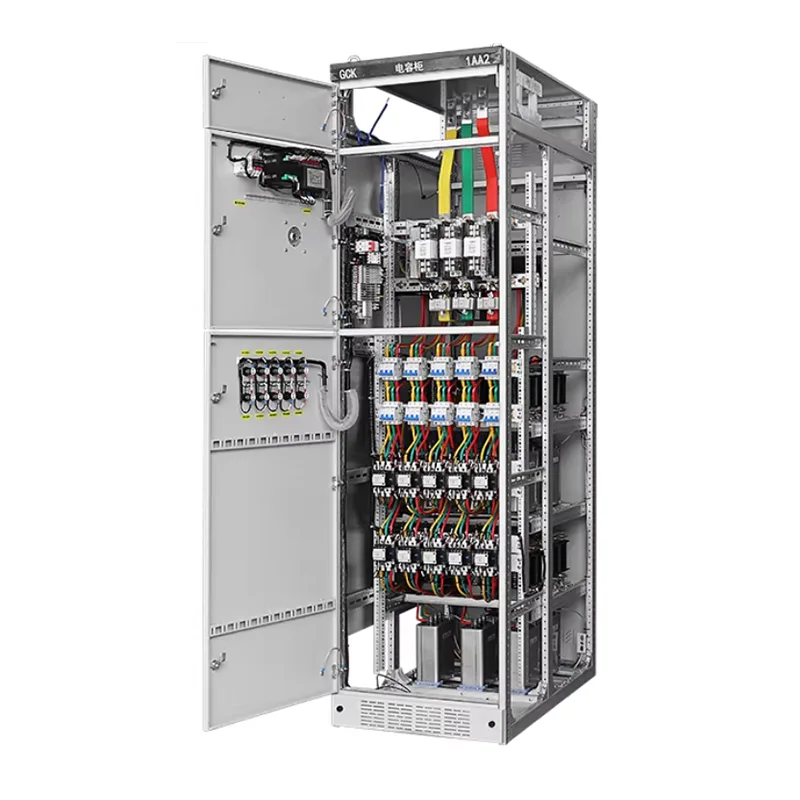

Características estruturais

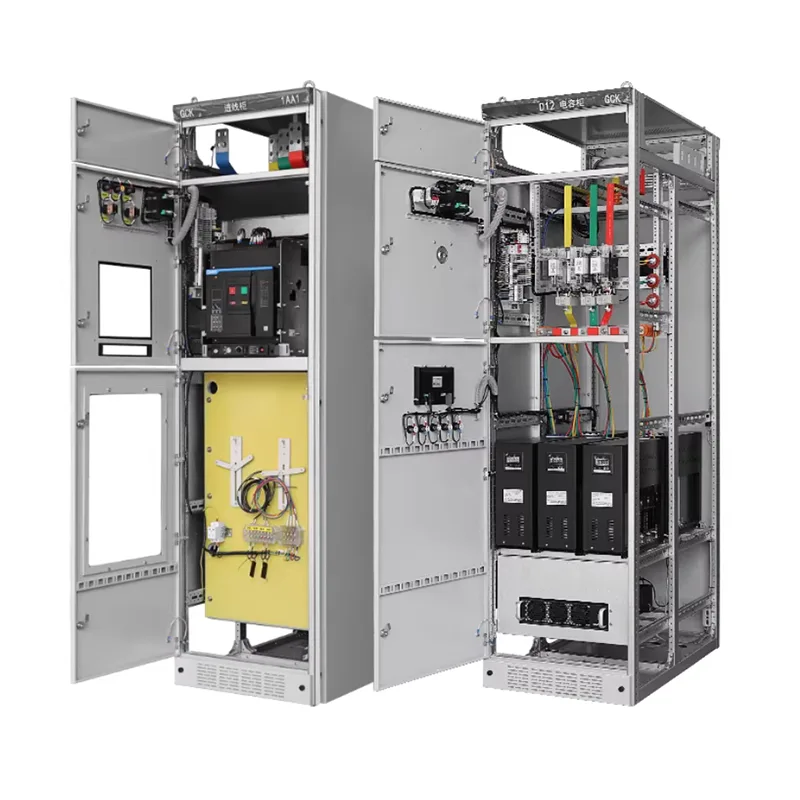

A estrutura do Quadro Extraível de Baixa Tensão MNS é montada utilizando perfis em forma de C com furos modulares de 25mm, resultando em uma estrutura leve com alta resistência mecânica e resistência a choques.

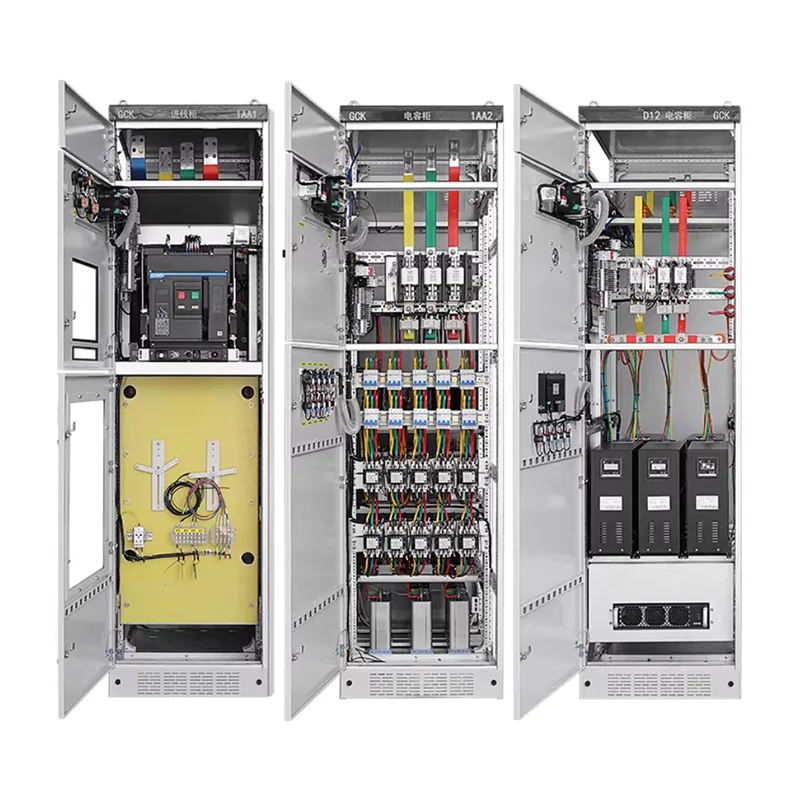

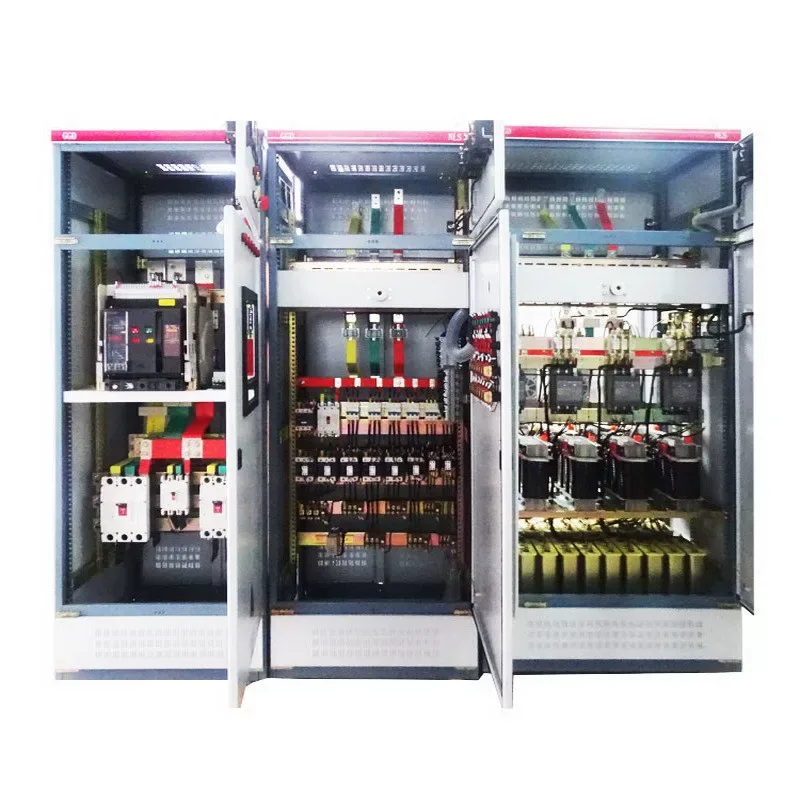

O interior do gabinete é rigorosamente dividido em três zonas independentes para evitar a propagação de falhas:

Compartimento da Unidade Funcional: Contém módulos de gavetas.

Compartimento do barramento: Localizado na parte traseira ou superior do gabinete, abrigando os barramentos principais e de distribuição.

Compartimento de cabos: Localizado na lateral do gabinete, para conexões de cabos externos.

A MNS também utiliza painéis multifuncionais feitos de plástico retardador de chamas de alta resistência, isolando efetivamente os barramentos horizontais e verticais e evitando arcos entre os compartimentos.

Parâmetros Técnicos

Projeto de Segurança

Durante o uso, o comutador requer consideração abrangente da segurança pessoal e da proteção do equipamento. Os produtos da Shangming passam por sete processos de inspeção de qualidade antes de saírem da fábrica para garantir que todos os principais projetos de segurança estejam em vigor, atendendo aos padrões internacionais e nacionais, como IEC 61439-1 / GB 7251.1, e fornecendo documentos de certificação completos e relatórios de teste.

Isolamento completo: O painel extraível de baixa tensão MNS usa placas de metal para isolar completamente o compartimento da unidade funcional, o compartimento do barramento e o compartimento do cabo. A energia da falha fica confinada neste compartimento, não afetando os circuitos adjacentes e evitando a propagação de arcos de falha.

Intertravamento quíntuplo: Evita choques elétricos ou danos ao equipamento causados ​​por erro humano.

A gaveta só pode ser retirada da posição conectada quando o disjuntor estiver aberto; a haste de intertravamento mecânico trava o mecanismo de pressão. → Impede a abertura e o fechamento do circuito principal sob carga.

A porta do compartimento da unidade funcional e a posição da gaveta estão interligadas; a porta não pode ser aberta se a gaveta não estiver totalmente puxada; o compartimento do barramento/cabo requer ferramentas especiais para abrir. →Evita a entrada acidental em compartimentos energizados

A chave de aterramento e a chave principal são intertravadas mecanicamente; a chave de aterramento não pode ser fechada quando o circuito principal está energizado. →Impede a conexão de fios de aterramento enquanto estiver energizado

Quando a chave de aterramento está fechada, a chave principal não pode ser avançada para a posição de conexão. →Evita energização com fio terra conectado.

O intertravamento opcional com chave ou o intertravamento lógico eletrônico garantem a sequência operacional correta. →Evita abertura e fechamento acidental de disjuntores.

Alívio de pressão de falha: O gabinete MNS foi projetado com um canal de alívio de pressão dedicado. No caso de um curto-circuito acidental interno, o gás de alta temperatura e alta pressão é descarregado para cima, protegendo os operadores na frente e atendendo aos requisitos de teste de falha de arco IEC 61641.

Para quais indústrias recomendamos o painel extraível de baixa tensão MNS?

1. Indústria Petroquímica

A indústria petroquímica exige produção contínua e não pode tolerar cortes prolongados de energia. As condições operacionais envolvem numerosos circuitos de motor, grandes capacidades de carga e partidas frequentes. O painel fixo é muito arriscado e acarreta enormes custos de manutenção.

As unidades do tipo gaveta do painel MNS permitem a manutenção em tempo real em um ambiente seguro, fornecem isolamento claro do circuito, reduzem o impacto de acidentes e facilitam a expansão e atualizações.

2. Fabricação em larga escala

Indústrias manufatureiras de grande escala, como fábricas de aço, cimento e automóveis, operam continuamente com cargas de motor densas e sistemas elétricos de grande escala.

O MNS oferece suporte a esquemas de CCM, padroniza circuitos e permite rápida manutenção e substituição. Unidades funcionais podem ser adicionadas gradualmente à medida que as linhas de produção se expandem. Se você planeja expandir a produção no futuro e precisar de uso a longo prazo, o painel MNS é mais adequado.

3. Data Centers e Grandes Complexos Comerciais

Estas aplicações têm requisitos extremamente elevados de continuidade de energia, com distribuição de carga densa e complexa, necessitando de monitorização inteligente e gestão por zonas. As interrupções de energia podem resultar em perdas económicas significativas.

O MNS oferece zoneamento claro, uma estrutura de fornecimento de energia mais segura e a capacidade de integrar módulos de monitoramento inteligentes, garantindo que a manutenção não afete o sistema como um todo.

4. Infraestrutura Municipal

Incluindo metrôs, aeroportos, hospitais, estações de tratamento de esgoto, etc.

A estabilidade do fornecimento de energia é a salvação da infraestrutura, exigindo controle por zonas e recuperação rápida após a manutenção. O MNS permite a substituição de unidades funcionais mesmo com pequenas interrupções de energia.

5. Indústria de energia e energia

Sistemas auxiliares de usinas de energia, sistemas de distribuição de energia eólica e solar e lados de baixa tensão de subestações. Esses cenários possuem altos requisitos de níveis de segurança e confiabilidade do sistema. A estrutura particionada e as unidades tipo gaveta do MNS atendem melhor aos padrões de design.
