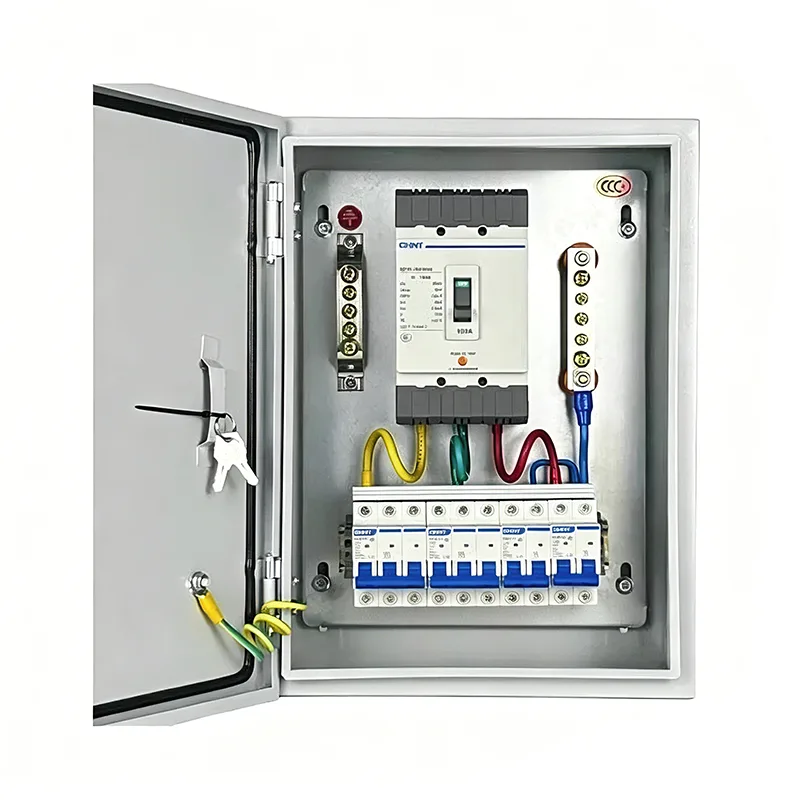

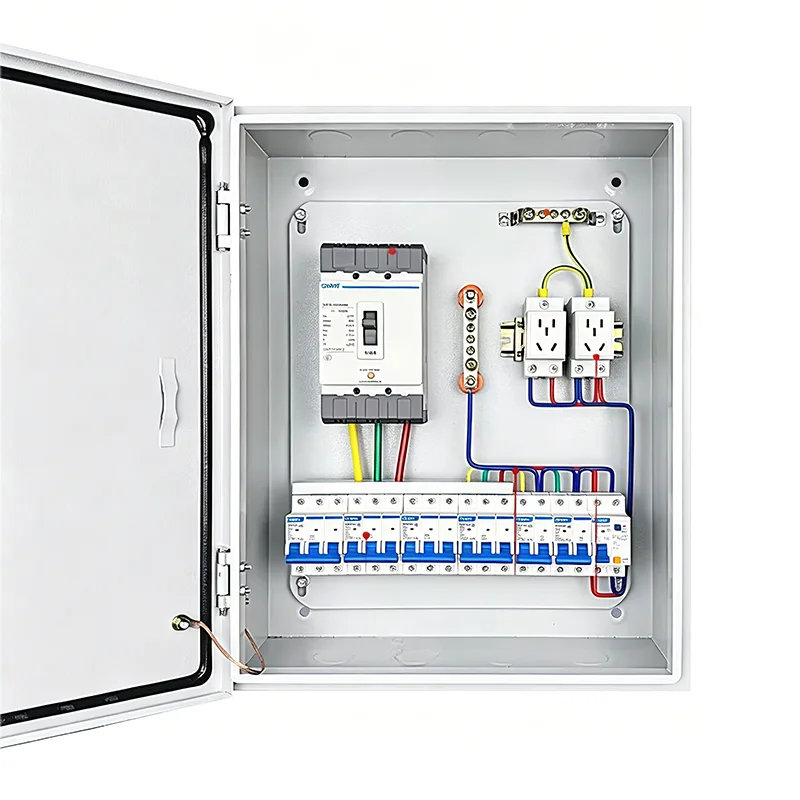

Pequeno conjunto completo de caixas de distribuição de energia

Pequeno Conjunto Completo de Caixas de Distribuição de Energia integra vários componentes elétricos de acordo com um esquema de circuito específico, instalado dentro de um pequeno gabinete metálico. Embora pequeno, é uma unidade completa do sistema de energia. Shangming é o fornecedor deste produto e também fornecemos vários outros tipos de armários e caixas de distribuição.

Composição do Produto

O pequeno conjunto completo de caixas de distribuição de energia da Shangming apresenta design avançado e qualidade confiável. Em termos de componentes, esta série não é simplesmente uma coleção de múltiplas caixas de distribuição, mas sim uma coleção de unidades modulares cientificamente configuradas com base na lógica do sistema elétrico, divisão funcional e coordenação de instalação.

1. Sistema de suporte de caixa

Esta parte é responsável pela proteção física da caixa.

Shell: Normalmente feito de chapa de aço laminada a frio ou aço inoxidável.

Trilhos de montagem: Trilhos metálicos padrão dispostos horizontalmente dentro da caixa para montagem rápida de disjuntores e outros componentes.

Painel: Equipado com porta; uma janela de visualização personalizável está disponível, expondo apenas a alavanca de operação do disjuntor para evitar contato acidental com peças energizadas.

2. Sistema de Distribuição Primária

O sistema de distribuição primária cuida da distribuição de energia, fornecendo controle e proteção.

Disjuntor principal: A chave de controle principal de toda a caixa, usada para cortes de energia de emergência ou manutenção.

Disjuntor miniatura: Fornece proteção contra sobrecarga e curto-circuito para cada circuito derivado.

Dispositivo de Corrente Residual (RCD): Monitora o vazamento de corrente e corta instantaneamente a energia em caso de risco de choque elétrico.

Protetor contra surtos: Absorve a alta tensão instantânea gerada por quedas de raios ou flutuações na rede elétrica, protegendo aparelhos elétricos de precisão a jusante.

3. Sistema Auxiliar e Monitoramento

Luzes indicadoras: Vermelha para operação, verde para parada, amarela para falha, exibindo o status de energia atual.

Instrumento de medição: Pequeno medidor de energia montado em trilho DIN para monitorar tensão, corrente ou consumo de energia.

Bloco terminal: Para conexão perfeita de cabos de carga externos, facilitando futuras manutenções.

4. Conexões Elétricas e Acessórios

Barramento: Barramentos de cobre em formato de pente ou garfo, substituindo jumpers bagunçados, tornando as conexões entre disjuntores mais compactas e reduzindo a geração de calor.

Barramento de aterramento e neutro: Usa tiras de cobre dedicadas para conectar centralmente os fios neutro e terra de todos os circuitos.

Chicote de fiação interno: Fios retardadores de chama que atendem aos requisitos de classificação de corrente, encaminhados através de bandejas de cabos com marcações claras de número de fio.

Como escolher a caixa de distribuição completa certa?

Antes de iniciar um projeto, é fundamental identificar corretamente a configuração completa da caixa de distribuição. A seleção inadequada pode levar a redundância funcional, desperdício de custos, dificuldades de instalação ou expansão futura limitada.

Etapa 1: definir os cenários do aplicativo e as características de carga

Por favor confirme as seguintes perguntas:

1. Onde será usado?

Oficina de secagem interna → IP40 é suficiente

Exterior/sala de bombas/à beira-mar → Requer IP54/IP65, material de aço inoxidável

2. Que equipamento será alimentado?

Iluminação/tomadas: Monofásica, baixa corrente (≤32A)

Motores/máquinas de solda: Trifásicos, alta corrente (≥32A), requerem relés/contaminadores térmicos

Dispositivos inteligentes: Requer 24 Vcc, interface de comunicação

3. É necessário controle automatizado?

Partida/Parada manual → Caixa de alimentação básica

Monitoramento lógico/remoto automático → Requer caixa PLC/HMI

Etapa 2: Calcular os Parâmetros Elétricos e Determinar a Capacidade

1. Estimativa de carga total

Liste a potência (kW) e a tensão operacional de todos os equipamentos elétricos. Caso tenha dificuldade, a equipe técnica da Shangming pode ajudá-lo a confirmar.

Calcule a corrente total, considerando um fator de simultaneidade Kx = 0,7–0,9;

Exemplo:

3 motores de 5,5 kW (380 V) → Corrente de motor único ≈ 11A, corrente total ≈ 3 × 11 × 0,8 = 26,4A;

Iluminação 5kW (220V) → Corrente ≈ 23A;

Linha de entrada principal recomendada ≥63A.

2. Planejamento de Circuito Filial

Cada tipo de carga deve ter um circuito independente para evitar interferências. Corrente de circuito único ≤ 80% do valor nominal do disjuntor.

Recomenda-se que equipamentos importantes tenham um circuito + UPS separado.

Etapa 3: Determine o número e a combinação de gabinetes

Cenário simples: 1 gabinete integrado

Cenário médio-complexo: 2–3 gabinetes

Alta complexidade e altos requisitos de segurança: 3 a 6 gabinetes

Passo 4: Selecione o nível de proteção e o material

Os produtos da Shangming oferecem níveis de proteção de IP30 a IP66 e os materiais incluem aço laminado a frio e aço inoxidável.

Se você tiver requisitos de segurança e inteligência e precisar melhorar a conveniência de manutenções futuras com base no local de instalação específico, entre em contato conosco. Shangming analisará a viabilidade e fornecerá uma cotação e amostras dentro de 1 a 2 dias úteis com base nos desenhos e requisitos técnicos.

Perguntas frequentes

P: Por que escolher um pequeno conjunto completo de caixas de distribuição de energia em vez de um único gabinete grande?

R: Caixas de distribuição pequenas e completas podem ser combinadas de forma flexível com diferentes gabinetes funcionais de acordo com as necessidades reais. Alguns cabos e componentes são pré-integrados de fábrica, tornando a instalação no local mais simples e rápida, e adequada para espaços confinados ou irregulares. Durante a manutenção, o zoneamento funcional é claramente definido, facilitando a solução de problemas e o reparo.

P: Como realizar a manutenção e inspeção diária?

R: Verifique trimestralmente o status operacional de todos os disjuntores e contatores para garantir que não haja superaquecimento ou afrouxamento.

Limpe regularmente a poeira acumulada dentro do gabinete, especialmente a ventoinha de resfriamento e os filtros. Verifique as vedações da moldura da porta quanto a envelhecimento e rachaduras e substitua-as se necessário.

Registre os resultados da inspeção e as ações corretivas após cada manutenção para rastreabilidade.
